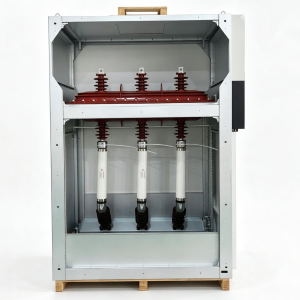

Rozdzielnica 24 kV półizolowana w izolacji gazowej (GIS)

Rozdzielnica półizolowana TaiLi Electric 24kV (zwana dalej „niniejszą rozdzielnicą”) to kompaktowa rozdzielnica w obudowie metalowej z izolacją SF₆, przeznaczona do systemów dystrybucji energii średniego napięcia 24kV. Rozdzielnica ta ma parametry znamionowe 24 kV, 630 A i 50/60 Hz i jest

wyprodukowane w ścisłej zgodności z normami GB i IEC. Rozdzielnica ta nadaje się do stosowania w jednostkach głównych pierścieniowych, podstacjach wtórnych, obiektach przemysłowych, budynkach komercyjnych i projektach związanych z energią odnawialną.

Kluczowe funkcje

• Całkowicie uszczelniony zbiornik ze stali nierdzewnej – półizolowana rozdzielnica TaiLi Electric 24 kV zawiera całkowicie uszczelniony zbiornik ze stali nierdzewnej wykonany z płyt ze stali nierdzewnej o grubości 3–5 mm, spawanych za pomocą zrobotyzowanych maszyn spawalniczych, aby zapewnić minimalne odkształcenia i doskonałą gazoszczelność. Wszystkie części pod napięciem i urządzenia przełączające półizolowanej rozdzielnicy TaiLi Electric 24 kV są zamknięte w tym zbiorniku, który jest wypełniony gazem SF₆ jako środkiem izolującym i gaszącym łuk. Taka konstrukcja gwarantuje, że półizolowana rozdzielnica TaiLi Electric 24 kV pozostanie odporna na zewnętrzne warunki środowiskowe, takie jak wilgoć, kurz i zanieczyszczenia.
• Wysoki poziom ochrony – Uszczelniony zbiornik półizolowanej rozdzielnicy TaiLi Electric 24 kV osiąga stopień ochrony IP67, dzięki czemu rozdzielnica może niezawodnie działać nawet w warunkach chwilowego zanurzenia w wodzie. Zewnętrzna obudowa półizolowanej rozdzielnicy TaiLi Electric 24kV ma stopień ochrony IP4X.
• Trójpozycyjny rozłącznik obciążenia – Półizolowana rozdzielnica TaiLi Electric 24kV jest wyposażona w trójpozycyjny rozłącznik obciążenia (zamknięty/otwarty/uziemiony) przyspawany wewnątrz zbiornika ze stali nierdzewnej wypełnionego SF₆. Mechanizm przełączający półizolowanej rozdzielnicy TaiLi Electric 24 kV jest wykonany z materiałów odpornych na korozję i samosmarujących się łożysk, co zapewnia niski wysiłek operacyjny, wysoką niezawodność i dłuższą żywotność.
• Modułowa i rozszerzalna konstrukcja – półizolowana rozdzielnica TaiLi Electric 24 kV przyjmuje modułową konfigurację jednostek, która umożliwia elastyczne łączenie i rozbudowę bez konieczności stosowania gazu podczas montażu. Rozdzielnice półizolowane TaiLi Electric 24 kV są dostępne zarówno w konfiguracjach stałych, jak i rozszerzalnych, spełniających różne wymagania podstacji dla kompaktowych rozwiązań rozdzielczych.
• Kompleksowa blokada mechaniczna – półizolowana rozdzielnica TaiLi Electric 24 kV jest wyposażona w kompletny system blokady mechanicznej z pięcioma zabezpieczeniami, który zapobiega błędom operacyjnym i zapewnia bezpieczeństwo personelu.
• Smart-Ready – półizolowana rozdzielnica TaiLi Electric 24 kV może być wyposażona w mechanizmy silnikowe, przekładniki napięciowe i terminale automatyki dystrybucyjnej, aby umożliwić zdalne monitorowanie i sterowanie.

Dane techniczne

Aplikacje

Rozdzielnice półizolowane TaiLi Electric 24kV są szeroko stosowane w wielu sektorach energetyki:

• Jednostki główne pierścieniowe – jako podstawowy element sieci pierścieniowych 24 kV do dystrybucji energii w miastach i na terenach wiejskich.
• Podstacje wtórne – dla kompaktowych, bezobsługowych rozwiązań rozdzielnic w małych i średnich podstacjach.
• Obiekty przemysłowe – Dystrybucja energii w fabrykach, kopalniach i zakładach produkcyjnych.
• Budynki komercyjne – dla centrów handlowych, szpitali, obiektów sportowych i wieżowców.
• Infrastruktura – lotniska, systemy metra, linie kolejowe i tunele.
• Energia Odnawialna – Farmy wiatrowe i fotowoltaiczne.
• Podstacje montowane na podkładkach i podstacje podziemne – odpowiednie do obudów zewnętrznych lub instalacji półpodziemnych.

Często zadawane pytania

P1: Jaki jest typowy współczynnik wycieku gazu SF₆ w tej rozdzielnicy?

Odp.: Roczny wskaźnik upływu SF₆ półizolowanej rozdzielnicy TaiLi Electric 24kV wynosi ≤0,1%. Uszczelniony zbiornik jest spawany za pomocą zrobotyzowanych maszyn spawalniczych, co zapewnia doskonałą gazoszczelność, a konstrukcja gwarantuje brak wycieków przez ponad 30 lat.

P2: Co powinienem zrobić w przypadku spadku ciśnienia SF₆ lub wykrycia wycieku gazu?

Odp.: Jeśli monitor gęstości SF₆ wskazuje niskie ciśnienie lub włącza się alarm, natychmiast przerwij pracę, zidentyfikuj źródło wycieku, napraw miejsce wycieku i napełnij rozdzielnicę gazem SF₆ do określonego ciśnienia. Zaleca się regularne kontrole manometru gazu i przekaźnika gęstości.

P3: Czy ta rozdzielnica wymaga regularnej konserwacji?

Odp.: Nie. Rozdzielnica półizolowana TaiLi Electric 24 kV została zaprojektowana jako produkt bezobsługowy. W pełni uszczelniony zbiornik ze stali nierdzewnej zapobiega kontaktowi gazu izolacyjnego ze środowiskiem zewnętrznym, eliminując potrzebę okresowych przeglądów, pobierania próbek gazu lub regeneracji przez cały okres użytkowania produktu.
