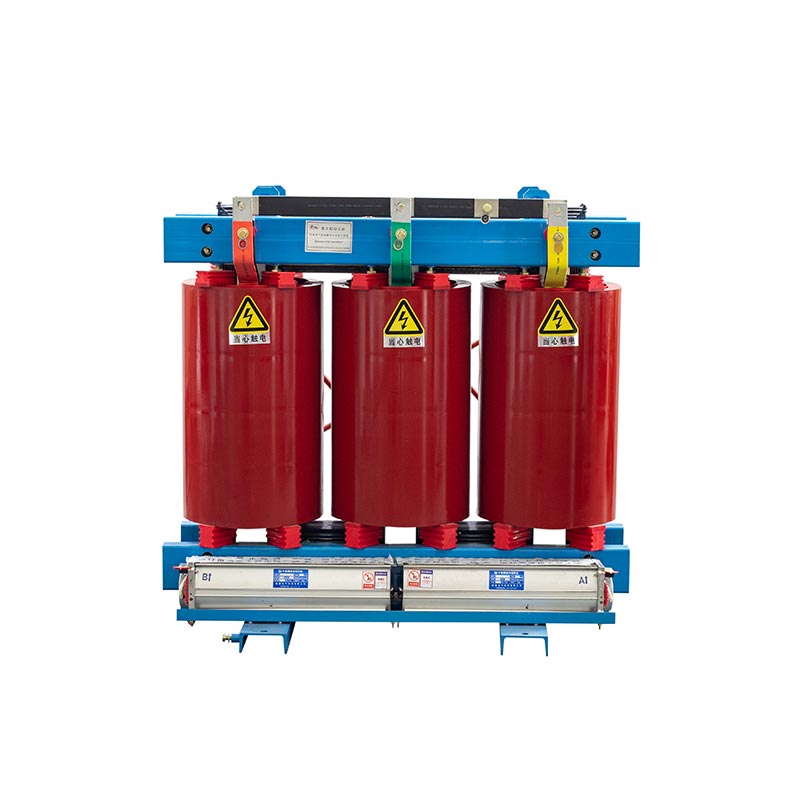

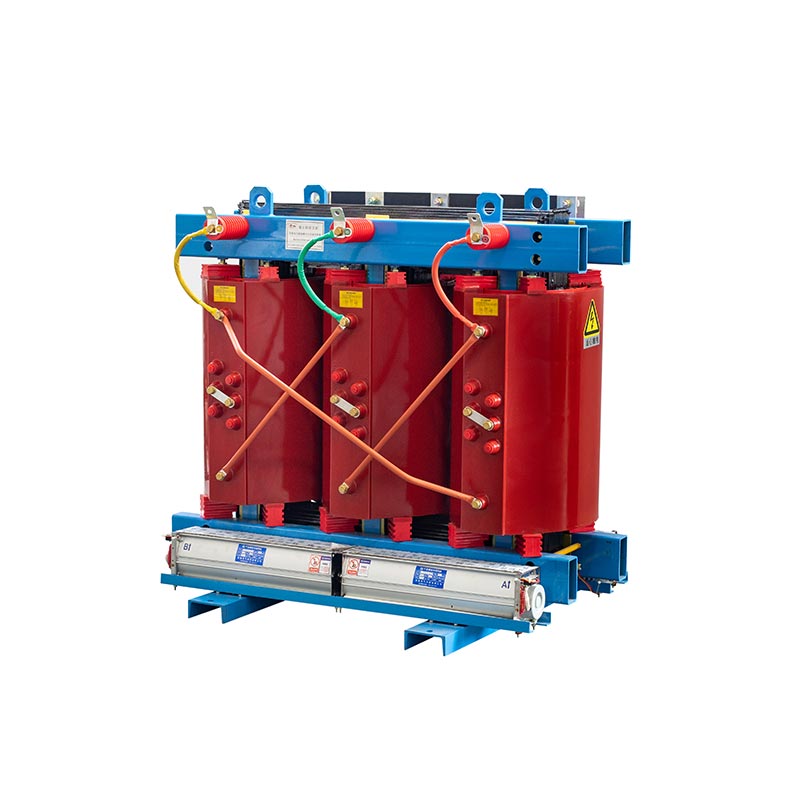

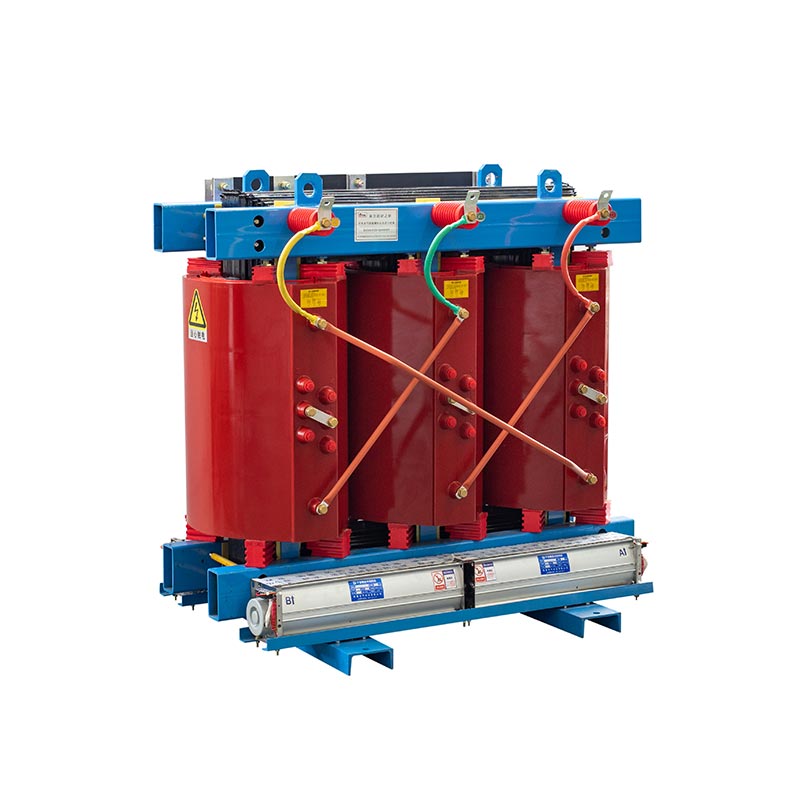

Transformator rozdzielczy typu suchego odlewany z żywicy epoksydowej

Główne cechy

Ze względu na swoje unikalne cechy konstrukcyjne i doskonałe materiały izolacyjne, transformatory dystrybucyjne typu suchego odlewane z żywicy epoksydowej mają następujące znaczące zalety.
Bezolejowy, trudnopalny, ognioodporny: Wnętrze nie zawiera oleju izolacyjnego. Używa stałe materiały izolacyjne, takie jak żywica epoksydowa, zasadniczo eliminując ryzyko pożaru, eksplozji i oleju wyciek.
Bezpieczeństwo środowiska: Nie zawiera substancji toksycznych. Nawet jeśli jest uszkodzony, nie zanieczyszcza środowiska środowisko.
Konserwacja jest prosta: W przeciwieństwie do transformatorów zanurzonych w oleju, nie ma potrzeby regularnej kontroli poziom i jakość oleju. Nakład pracy związany z konserwacją jest niewielki.
Elastyczna instalacja: Ma niskie wymagania dotyczące podłoża instalacyjnego i może być instalowany na centrum obciążenia, redukując w ten sposób straty na linii.

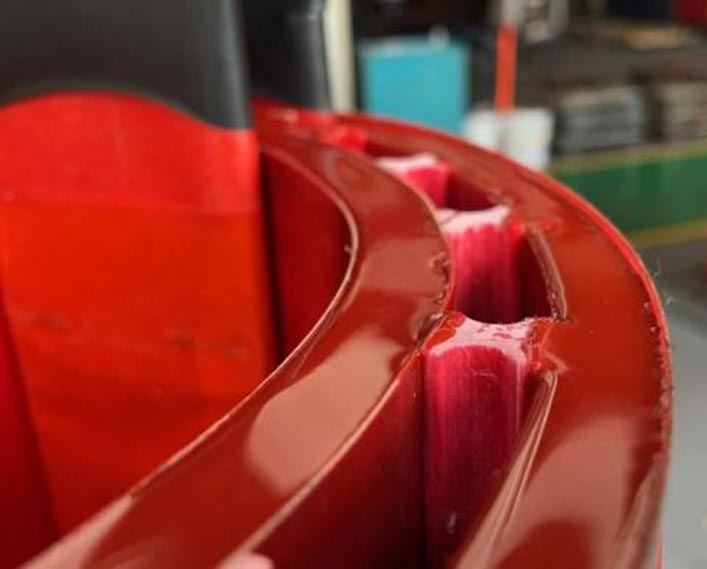

Odporny na wilgoć i zabrudzenia: Uzwojenia poddane specjalnej obróbce posiadają doskonałe właściwości odporne na wilgoć i korozję.

W oparciu o te cechy, scenariusze zastosowań transformatorów rozdzielczych typu suchego odlewanych z żywicy epoksydowej są następujące również bardzo rozbudowany.

Aplikacja

Budynki komercyjne i cywilne: Wieżowce, centra handlowe, szpitale, szkoły, dane centra itp.
Transport publiczny i infrastruktura: Lotniska, doki, stacje metra, platformy wiertnicze, itp.
Obiekty przemysłowe: Warsztaty fabryczne, maszyny CNC itp. w obszarach o dużym pożarze wymagania dotyczące profilaktyki.
Nowe pola energetyczne: Energia słoneczna, energia wiatrowa itp. Systemy zielonej energii

Standardowa specyfikacja

1. Obowiązująca specyfikacja: IEC 60076 / IEEE
2. Moc znamionowa: do 4000 KVA
3. Napięcie pierwotne: do 35kV
4. Napięcie wtórne: 380/400/415 V lub dostosowane
5. Materiały uzwojenia: miedź/aluminium
6. Wzrost temperatury: 90–100 ℃ lub dostosowany
7. Metoda chłodzenia: ONAN8. Częstotliwość: 50 Hz/60 Hz
9. Napięcie odczepu: ±5% / ±2x2,5% lub dostosowane
10. grupa wektorów: Dyn11 / Yyn0 / Yd11

Klasa izolacji

Transformator rozdzielczy typu suchego z żywicy epoksydowej ma trzy ogólne klasy izolacji. Główną cechą izolacja ma zapewnić wytrzymałość dielektryczną i wytrzymać określone ograniczenia termiczne. Klasy izolacji są

Norma Europejska (IEC 60076):

Klasa A: Maksymalna temperatura uzwojenia 105°C.
Klasa E: Maksymalna temperatura uzwojenia 120°C.
Klasa B: Maksymalna temperatura uzwojenia 130°C.
Klasa F: Maksymalna temperatura uzwojenia 155°C.
Klasa H: Maksymalna temperatura uzwojenia 180°C.
Klasa C: Maksymalna temperatura uzwojenia 220°C.

Norma amerykańska (ANSI/IEEE C57.12.01):

Klasa 105: Maksymalna temperatura uzwojenia 105°C.
Klasa 150: Maksymalna temperatura uzwojenia 150°C.
Klasa 220: Maksymalna temperatura uzwojenia 220°C.

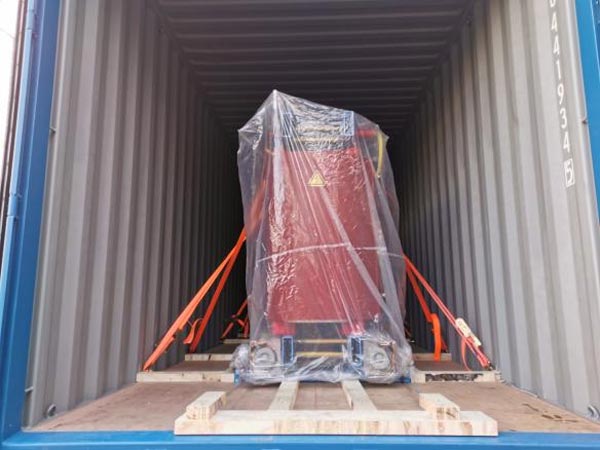

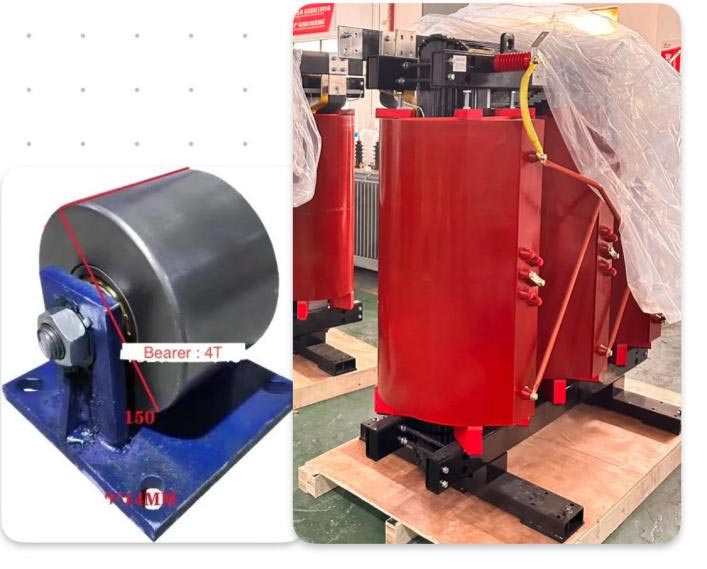

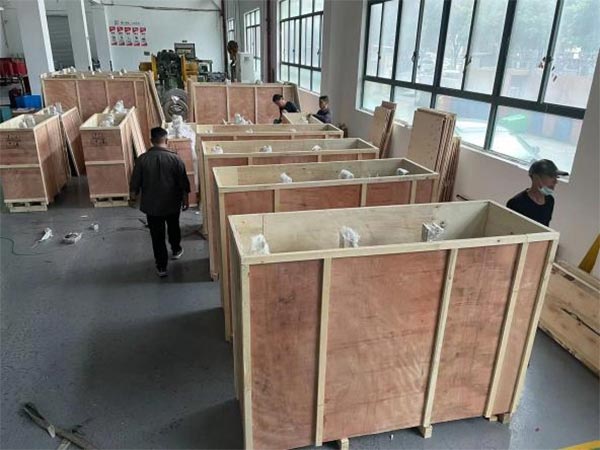

Metoda pakietowa

Podaj następujące informacje, a będziemy mogli zaoferować lepsze usługi.

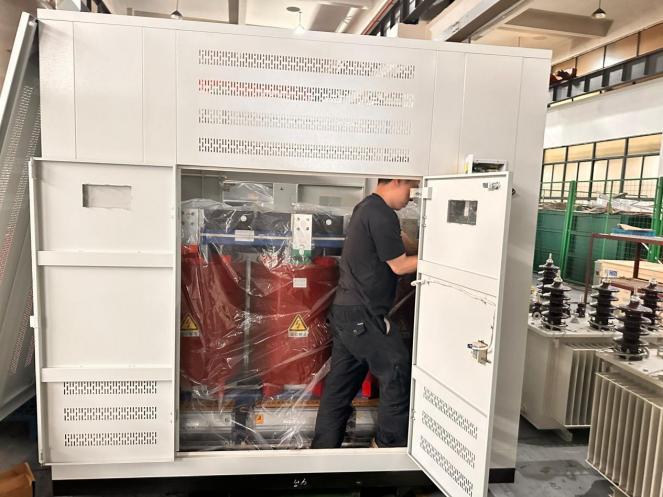

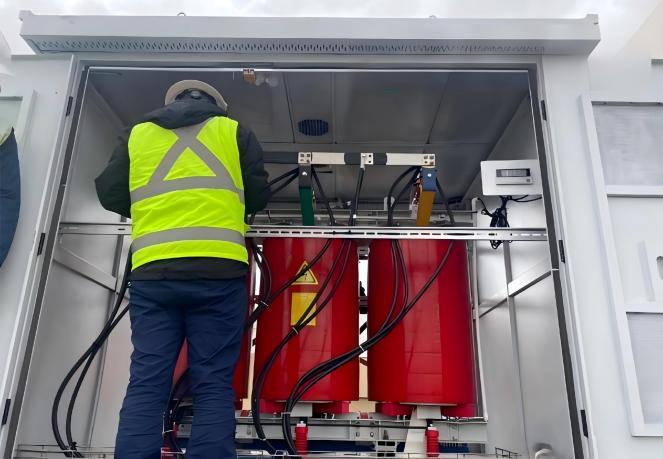

Scenariusze zastosowania produktu

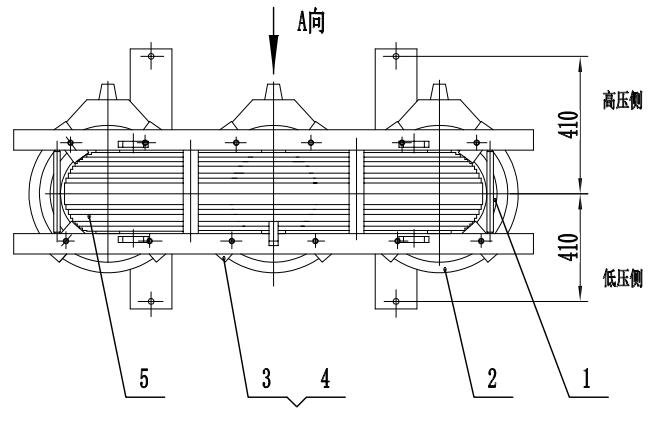

Parametry techniczne produktu

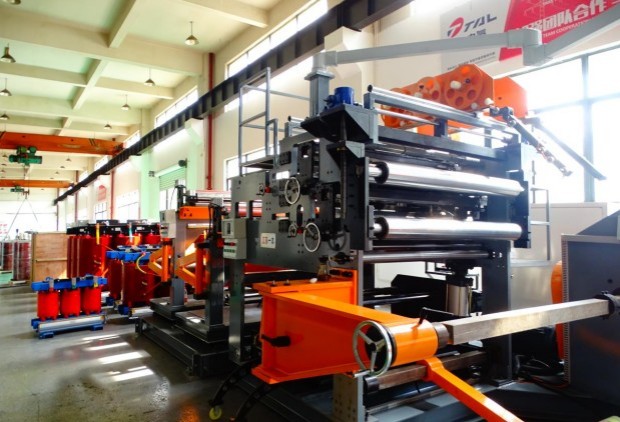

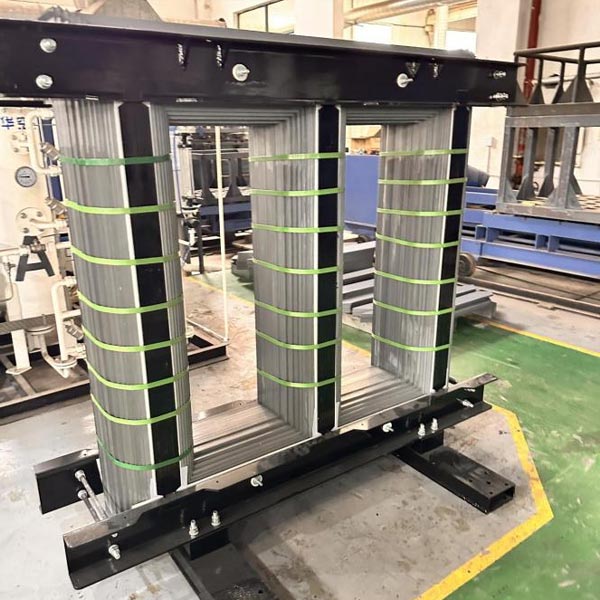

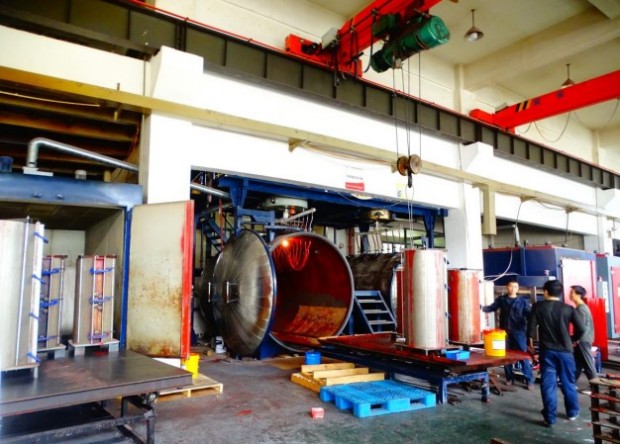

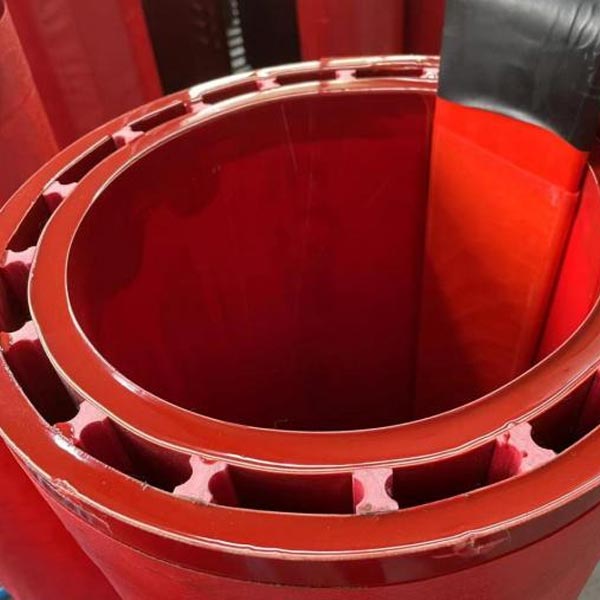

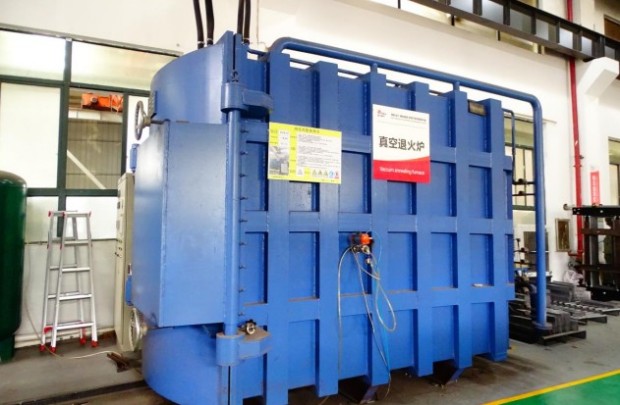

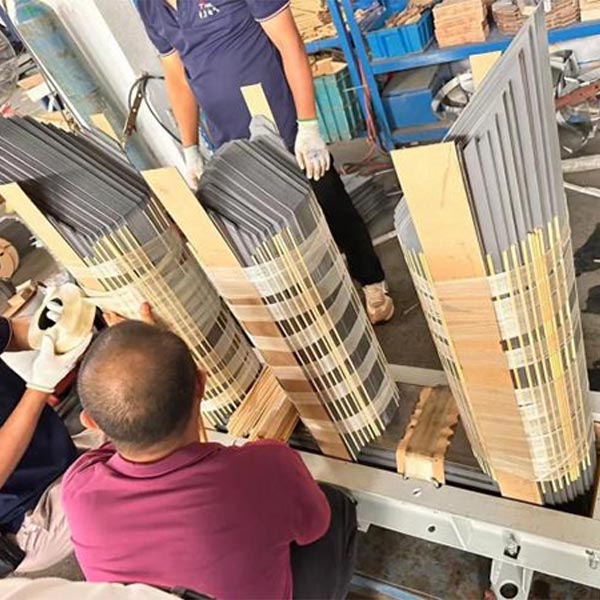

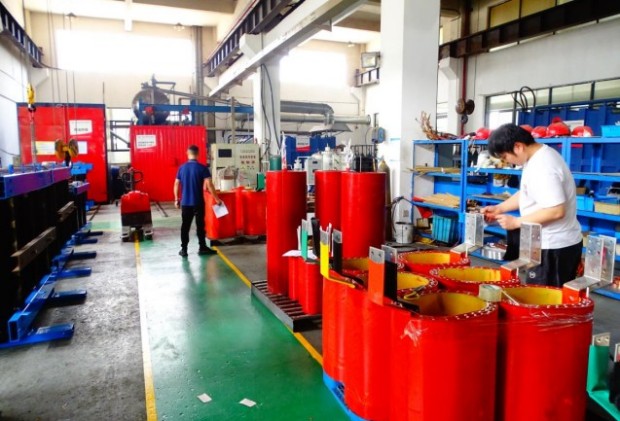

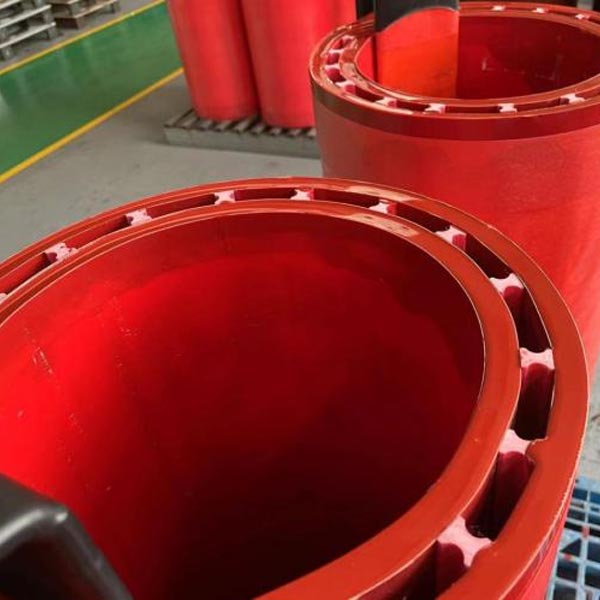

Produkcja

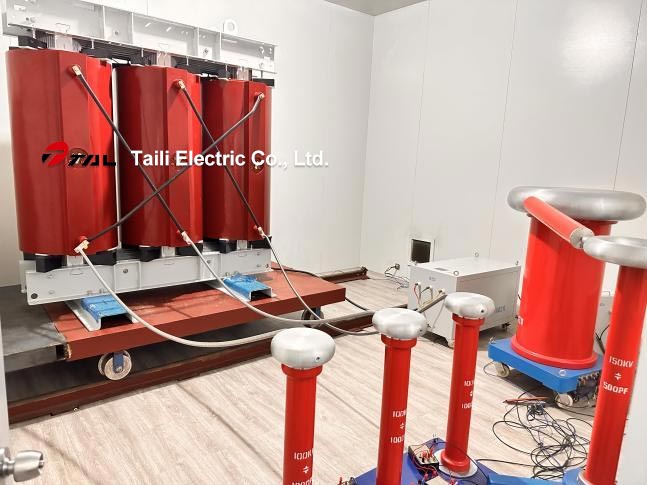

Test

Rutynowe testy:

· Pomiar przekładni napięciowej i sprawdzenie przesunięcia fazowego
· Test rezystancji izolacji
· Pomiar rezystancji uzwojeń
· Test wytrzymałości napięciowej
· Wywołaj test wytrzymałości na przepięcia
· Pomiar strat jałowych i prądu wzbudzającego
· Pomiar impedancji zwarcia i strat obciążenia
· Pomiar przekładni napięciowej i sprawdzenie przesunięcia fazowego
· Test rezystancji izolacji
· Pomiar rezystancji uzwojeń
· Test wytrzymałości napięciowej
· Wywołaj test wytrzymałości na przepięcia
· Pomiar strat jałowych i prądu wzbudzającego
· Pomiar impedancji zwarcia i strat obciążenia

Testy typu

· Test impulsu świetlnego
· Test wzrostu temperatury
