Powietrzna czy stała, pierścieniowa jednostka główna 12 kV bez SF₆ – która pasuje do Twojego projektu?

Przez dziesięciolecia sześciofluorek siarki (SF₆) jest najczęściej stosowanym gazem izolacyjnym w rozdzielnicach średniego napięcia. Jego wytrzymałość dielektryczna i zdolność gaszenia łuku są wyjątkowe. Ale jest haczyk:SF₆jest najbardziej znany silny gaz cieplarniany, z globalnym ociepleniem potencjał (GWP) 23 500 razy większy niż CO₂w horyzoncie 100-letnim.

W przypadku projektów, których nie stać na finansowanie SF₆ryzyko wycieku, Taili Electric oferuje dwa kompaktowe modele o zerowej emisji SF₆, łatwy w utrzymaniu, nie zawiera SF6Jednostka główna pierścieniarozwiązania: Szafa powietrzna eco TLH-12 i szafa solidnie izolowana TLG-12. Obydwa polegają przerywacze próżniowe do wygaszania łuku i eliminują SF₆całkowicie, ale różnią się strukturą i najlepszym dopasowaniem zastosowań.

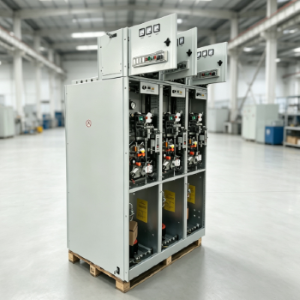

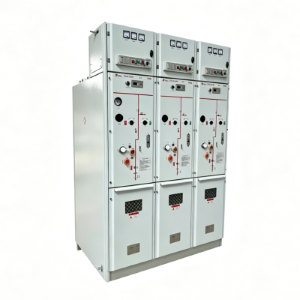

TLH-12: Izolacja suchym powietrzem/azotem Jednostka główna pierścienia

Co to jest?

Kluczowe zalety

• Zerowy wpływ cieplarniany – w przypadku przypadkowego przebicia zbiornika lub wystąpi mikroskopijny wyciek, ulatniającym się gazem jest po prostu czyste powietrze lub azot. Żadnych kar środowiskowych, żadnego specjalnego sprzętu do odzyskiwania.
• Bezobsługowa komora gazowa – zaprojektowano spawany zbiornik zapewniają uszczelnienie na cały okres eksploatacji, zatem rutynowe kontrole ciśnienia i uzupełnianie nie są wystarczające wymagane.
• Kompaktowa konstrukcja – mniejsza niż w przypadku tradycyjnej izolacji powietrznej rozdzielnicy, dzięki czemu nadaje się do transformatorów montowanych na podkładkach i jest kompaktowy podstacje wtórne.
• Ekonomiczny – wśród dwóch SF₆–bezpłatne opcje, TLH‑12 oferuje niższą cenę wyjściową, szczególnie w przypadku zamówień hurtowych.

Rzeczy, o których warto pamiętać

• Suche powietrze/azot ma niższą wytrzymałość dielektryczną niż SF₆. Jakość spawania zbiornika i wewnętrzne ekranowanie musi być ściśle kontrolowane.
• W przypadku instalacji na dużych wysokościach (powyżej 1000 m) izolacja odległości należy ponownie zweryfikować.
•

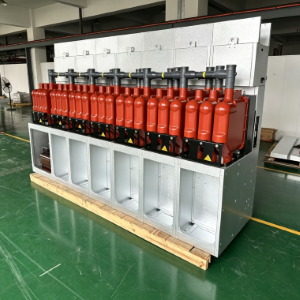

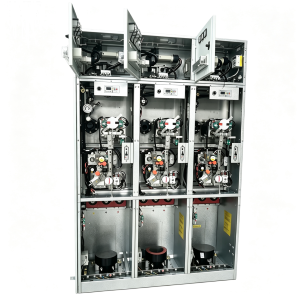

TLG-12: Główny przewód pierścieniowy z izolacją stałą Jednostka

Co to jest?

Kluczowe zalety

• Zerowe ryzyko wycieku – nie ma komory gazowej, więc jest po prostu nic nie wycieka. Jest to najlepszy wybór, gdy projekt musi gwarancja SF₆–bezpłatny działanie przez cały cykl życia.
• Odporny na wilgoć i kondensację – ciało stałe Hermetyzacja chroni części wewnętrzne przed wilgotnym powietrzem, mgłą solną i ciężarem kurz. Brak wewnętrznego tworzenia się rosy, brak śledzenia powierzchni.
• Minimalna konserwacja – bez obsługi gazu, bez manometrów, nie zawory napełniające. Rutynowa uwaga ogranicza się do zewnętrznego ekranowania i punkty połączenia.
• Niezwykle kompaktowy – umożliwia to solidnie izolowany moduł mniejsze wymiary szafki, co jest zdecydowaną zaletą w ciasnych przestrzeniach podziemne komory lub podstacje kontenerowe.

Rzeczy, o których warto pamiętać

• Proces odlewania epoksydów wymaga dużej precyzji wykonania – jakakolwiek luka lub defekt interfejsu może mieć wpływ na długoterminową niezawodność.
• W ciągłej pracy w wysokiej temperaturze półprzewodnik warstwę osłonową należy okresowo sprawdzać.
• Koszt początkowy jest wyższy niż w przypadku TLH-12, ale zdarza się to często skompensowane niższymi wydatkami na obsługę witryny.

Tabela porównawcza: TLH-12 vs. TLG-12 w a Spójrz

Które SF₆‑Bezpłatna jednostka główna, którą powinieneś wybrać?

Zarówno TLH-12, jak i TLG-12 są w pełni sprawne zgodny z normami serii IEC 62271 i może być odpowiednio skonfigurowany przez producenta OEM specyficzne wymagania dotyczące napięcia, ochrony i pomiaru w projekcie.

Wybierz TLH-12, jeśli:

• Zamawiasz duże ilości w ramach dystrybucji standardowej sieci lub podstacje kontenerowe.
• Miejsce nie jest ekstremalne – normalna temperatura wewnątrz/na zewnątrz i wilgotność.
• Chcesz opłacalnego wejścia do SF₆–bezpłatna technologia bez poświęcania wydajności.
• Możesz zgodzić się na niewielką kontrolę uszczelnienia w trakcie roku konserwacji i nie ma bezwzględnej potrzeby eliminowania gromadzenia się gazu.

Wybierz TLG-12, jeśli:

• Instalacja znajduje się w środowisku wysokiego ryzyka – pod ziemią piwnice, przybrzeżne strefy mgły solnej lub utrzymujące się warunki kondensacyjne.
• Obciążenie jest krytyczne (szpitale, centra danych, kluczowe obiekty przemysłowe procesów) i nieplanowane przestoje są niedopuszczalne.
• Chcesz mieć całkowity spokój ducha w przypadku wycieku gazu – bez gazu, żadnych wycieków, żadnych wyjątków.
• Budżet kosmiczny jest niezwykle napięty – każdy centymetr szerokość szafki ma znaczenie.

Perspektywa świata rzeczywistego: jaki projekt Zespoły mówią

Niedawny zagraniczny projekt fotowoltaiczny w Filipiny porównały obie opcje. Zespół inżynierów wybrał TLH-12 do 64 punkty dystrybucyjne wokół farmy fotowoltaicznej, ponieważ obiekt był otwarty, dobrze wentylowany, a lokalny zakład energetyczny zaakceptował izolację suchym powietrzem. Do przełączania w pomieszczeniach stację w budynku administracji wybrzeża, wybrali TLG‑12 – ponieważ mgła solna i wysoka wilgotność powodowały wcześniej problemy z śledzeniem konwencjonalna przekładnia izolowana powietrzem.

To mieszane podejście staje się coraz bardziej popularne wspólne: użyj każdegoJednostka główna pierścieniagdzie przynosi największą wartość.

TAILI Electric: Twój partner w SF₆‑Bezpłatna dystrybucja

TAILI Electric oferuje oba modele TLH-12 z suchym powietrzem / jednostka azotu i jednostka w izolacji stałej TLG‑12 w standardzie, z elastyczne dostosowywanie do projektów eksportowych. Wszystkie jednostki są montowane fabrycznie i w pełni przetestowany przed dostawą. Nasz zespół inżynierów może Ci pomóc:

• Oceń warunki w miejscu instalacji i wybierz najbardziej odpowiednią sieć pierścieniową jednostka
• Dostosuj napięcie, zabezpieczenia i zasilanie pomocnicze do lokalnej sieci kody
• Zapewnij dwujęzyczną dokumentację i zdalną pomoc techniczną

Skontaktuj się z TAILI Electric już dziś, aby omówić jakie SF₆-bezpłatnyJednostka główna pierścienianajlepiej pasuje do Twojego następnego projektu.
