Dlaczego warto wybrać podstację montowaną na płozach do projektów fotowoltaicznych w Ameryce Południowej?

TAILI Electric jest liderem w projektowaniu rozwiązań dostosowanych do indywidualnych potrzebpodstacja montowana na płozachrozwiązania dla międzynarodowych projektów fotowoltaicznych o mocach sięgających 3200 kVA. W tym artykule zbadano, dlaczego ta konstrukcja z otwartą ramą przewyższa tradycyjne zamknięte KIOSK i kompaktowe podstacje, szczególnie w wymagających środowiskach pustynnych Ameryki Południowej.

Co to jest podstacja montowana na płozach?

Podstacja montowana na płozach to prefabrykowana jednostka dystrybucji energii, w której wszystkie główne komponenty – rozdzielnica średniego napięcia, transformator i panele dystrybucyjne niskiego napięcia – są zintegrowane na pojedynczej stalowej ramie podstawy.

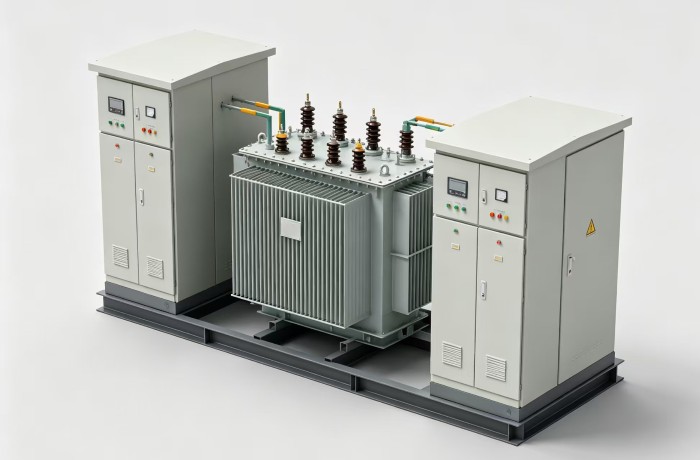

Zindywidualizowana podstacja TAILI Electric montowana na płozach ma charakterystyczną otwartą konfigurację: transformator zanurzony w oleju jest umieszczony w odsłoniętym środku, z niezależnymi szafami wysokiego napięcia i niskiego napięcia/pomiarami po obu stronach – wszystko zamontowane na zunifikowanej stalowej płozie.

Ta filozofia projektowania wyraźnie kontrastuje z zamkniętymi KIOSKami lub kompaktowymi podstacjami, w których cały sprzęt jest umieszczony w metalowej obudowie.

Dlaczego konstrukcja Open-Frame? Trzy kluczowe zalety

1. Doskonałe odprowadzanie ciepła w warunkach pustynnych

Projekty fotowoltaiczne w Ameryce Południowej – od pustyni Atakama w Chile po położone na dużych wysokościach równiny Argentyny – borykają się z ekstremalnymi temperaturami i intensywnym promieniowaniem słonecznym.

W podstacji montowanej na płozach grzejnik transformatora jest bezpośrednio wystawiony na działanie powietrza otoczenia. To naturalne chłodzenie konwekcyjne zapewnia:

Nie są wymagane żadne dodatkowe wentylatory chłodzące — eliminując typowy punkt awarii Brak ryzyka wewnętrznego przegrzania, które wymusiłoby obniżenie parametrów znamionowych transformatora Optymalna wydajność cieplna nawet w godzinach szczytu w południe

Natomiast zamknięte podstacje KIOSK zatrzymują ciepło w metalowych obudowach. W środowiskach pustynnych temperatura wewnętrzna może znacznie wzrosnąć powyżej temperatury otoczenia, zmuszając transformatory do pracy ze zmniejszoną wydajnością, co jest kosztownym kompromisem dla każdej farmy fotowoltaicznej.

2. Uproszczona instalacja i konserwacja

Thepodstacja montowana na płozachjest w pełni okablowany i testowany w fabryce. Instalacja na miejscu wymaga jedynie:

Podłączanie kabli zewnętrznych. Ustawianie urządzenia na przygotowanym fundamencie

Modułowa, otwarta konstrukcja oznacza, że ​​transformator i rozdzielnica pozostają niezależnie dostępne. Ekipy konserwacyjne mogą serwisować poszczególne komponenty bez zmagania się z nieporęcznymi drzwiami obudowy lub demontażu całej konstrukcji.

3. Dostosowanie do lokalnych standardów sieciowych

Jest to być może najbardziej przekonująca zaleta: podstacja montowana na płozach z otwartą ramą stała się de facto standardem w projektach fotowoltaicznych w Ameryce Południowej.

Kraje, w tym:

Chile

Peru

Argentyna

Honduras

Wenezuela

...

powszechnie przyjęły tę konfigurację w instalacjach fotowoltaicznych. Lokalni przedsiębiorstwa użyteczności publicznej i operatorzy sieci znają projekt, protokoły inspekcji i kryteria akceptacji. Wybór podstacji montowanej na płozach znacznie usprawnia zatwierdzanie przyłączenia do sieci

proces.

Rozwiązania dotyczące płoz TAILI Electric: dwie opcje wysyłki

Dostarczanie dużego sprzętu elektrycznego do odległych lokalizacji projektów w Ameryce Południowej wiąże się z wyjątkowymi wyzwaniami logistycznymi. TAILI Electric oferuje dwie konfiguracje wysyłkipodstacja montowana na płozach, każdy zoptymalizowany pod kątem innej skali projektu i wymagań logistycznych.

Opcja 1: Zintegrowana jednoczęściowa płoza

Struktura: Szafka wysokiego napięcia, transformator i szafka niskiego napięcia są przyspawane do jednej stalowej podstawy. Całe okablowanie wewnętrzne zostało wykonane fabrycznie.

Zalety: Minimalna ilość prac instalacyjnych na miejscu — wystarczy upuścić, podłączyć i zasilić

Stałe rozmieszczenie sprzętu eliminuje ryzyko przesuwania się wewnętrznych szyn miedzianych lub kabli podczas transportu oceanicznego

Najwyższa niezawodność w zastosowaniach krytycznych

Najlepiej nadaje się do: Mocy do 800 kVA

gdzie cały zespół może zostać wysłany jako pojedyncza jednostka.

Uwaga: wyższe koszty wysyłki ze względu na większy całkowity obszar.

Opcja 2: Przykręcana płoza dzielona

Struktura: Podstawa jest podzielona na trzy segmenty – sekcję wysokiego napięcia, sekcję transformatora i sekcję niskiego napięcia. Sprzęt pomiędzy sekcjami łączy się za pomocą prefabrykowanych elastycznych szyn miedzianych lub elastycznych kabli.

Jednostki są pakowane oddzielnie w fabryce i wysyłane w oddzielnych skrzyniach. Na miejscu sekcje są skręcone ze sobą, a prefabrykowane połączenia elastyczne są łączone.

1, Zalety: Każda sekcja mieści się w standardowym 40-stopowym kontenerze HQ — nie jest wymagana wysyłka ponadgabarytowa

2, Znacząco obniżone koszty frachtu morskiego dzięki bardziej niezawodnemu rozkładowi statków

3. Do krajowego transportu drogowego w Chinach nie jest wymagane zezwolenie na transport ponadgabarytowy

4, Bardziej elastyczny transport lokalny do ostatecznego miejsca realizacji projektu

5, Mniejsze ryzyko uszkodzenia – grzejniki i izolatory porcelanowe otrzymują specjalne opakowanie ochronne

6, Ważna uwaga: Tylko podstawa jest dzielona mechanicznie. Wszystkie połączenia elektryczne wykorzystują prefabrykowane elastyczne złącza, minimalizując prace związane z okablowaniem na miejscu do absolutnego minimum.

Wspólne wymagania dotyczące pakowania wszystkich przesyłek

Niezależnie od wybranej opcji wysyłki, TAILI Electric przestrzega rygorystycznych protokołów dotyczących pakowania:

1, Zintegrowane przesyłki na płozach: Podstawa musi być zespawana za pomocą standardowego podnoszenia i mocowania kontenera

punktów, za pomocą lin stalowych zabezpieczających sprzęt wewnątrz kontenera

2, Grzejniki transformatorowe i izolatory porcelanowe: Otrzymuj specjalistyczne zabezpieczenia antykolizyjne i

ochrona przed mgłą solną/deszczem podczas transportu oceanicznego

3, Rozdzielnice wysokiego i niskiego napięcia: Całkowicie uszczelnione z tworzywa sztucznego w celu zapewnienia wodoodporności i pyłu

zabezpieczenie podczas transportu i składowania na miejscu

Scenariusze zastosowań

Dostosowane do indywidualnych potrzeb podstacje TAILI Electric na płozach są wdrażane w różnorodnych zastosowaniach: Fotowoltaiczne farmy słoneczne (podstawowe zastosowanie) Większość podstacji TAILI na płozach służy jako transformatory podwyższające napięcie w elektrowniach fotowoltaicznych. Typowe konfiguracje obejmują:

Projekty górnicze i przemysłowe

Oprócz energii słonecznej podstacja montowana na płozach jest również szeroko stosowana w kopalniach w Chile i Peru, a także w ogólnych obiektach przemysłowych wymagających niezawodnej i szybkiej dystrybucji energii.

Wniosek

Podstacja montowana na płozach zdobyła swoją pozycję preferowanego rozwiązania dla projektów fotowoltaicznych w Ameryce Południowej dzięki połączeniu praktycznych zalet:

1, Doskonałe odprowadzanie ciepła w środowisku pustynnym — bez wentylatorów chłodzących i bez obniżania wartości znamionowych

2, Usprawniona instalacja i konserwacja — komponenty okablowane fabrycznie i niezależnie dostępne

3, Dostosowanie do lokalnych standardów sieciowych – sprawniejsze zatwierdzanie, szybsze uruchamianie projektu

4, elastyczne opcje wysyłki — jednoczęściowe dla mniejszych projektów, typu dzielonego dla większych instalacji z ograniczeniami logistycznymi

TAILI Electric wnosi wieloletnie doświadczenie w projektowaniu i produkcji niestandardowych rozwiązań podstacji montowanych na płozach na rynki międzynarodowe. Dzięki mocy do 3200 kVA i konfiguracjom napięcia dostosowanym do wymagań konkretnego kraju, TAILI dostarcza dystrybucję energii pod klucz, która działa niezawodnie w najbardziej wymagających środowiskach na świecie.

W przypadku swojego kolejnego projektu fotowoltaicznego w Ameryce Południowej wybierz rozwiązanie, któremu zaufają lokalne przedsiębiorstwa użyteczności publicznej — wybierzpodstacja montowana na płozachod TAILI Electric.
