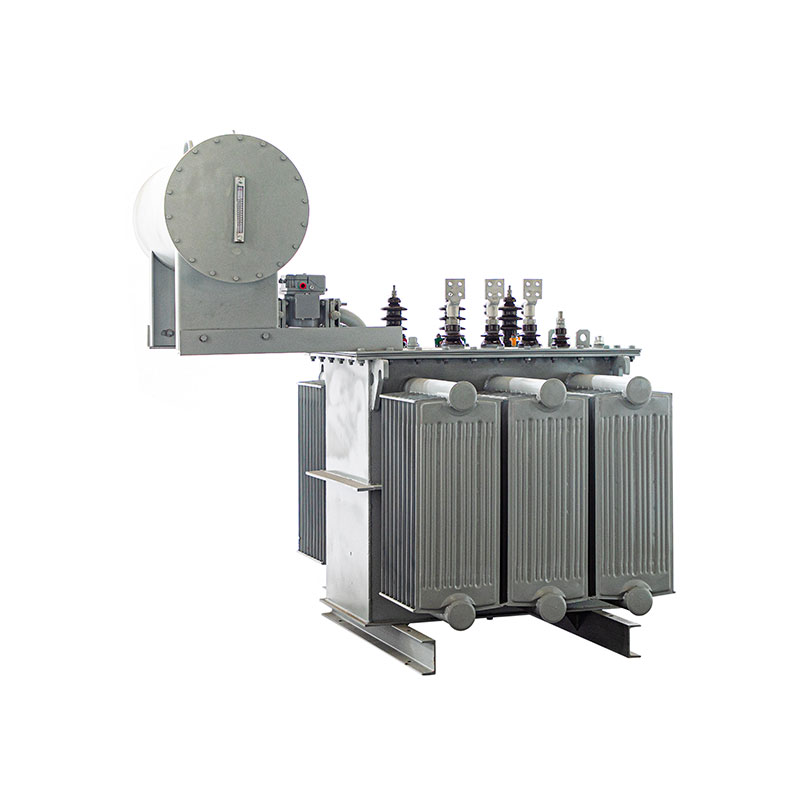

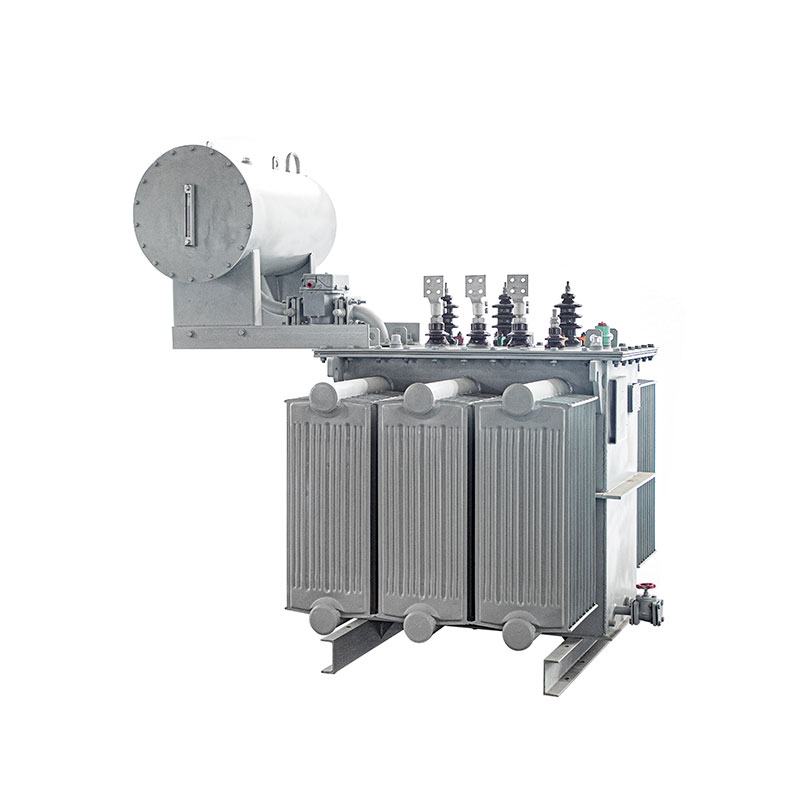

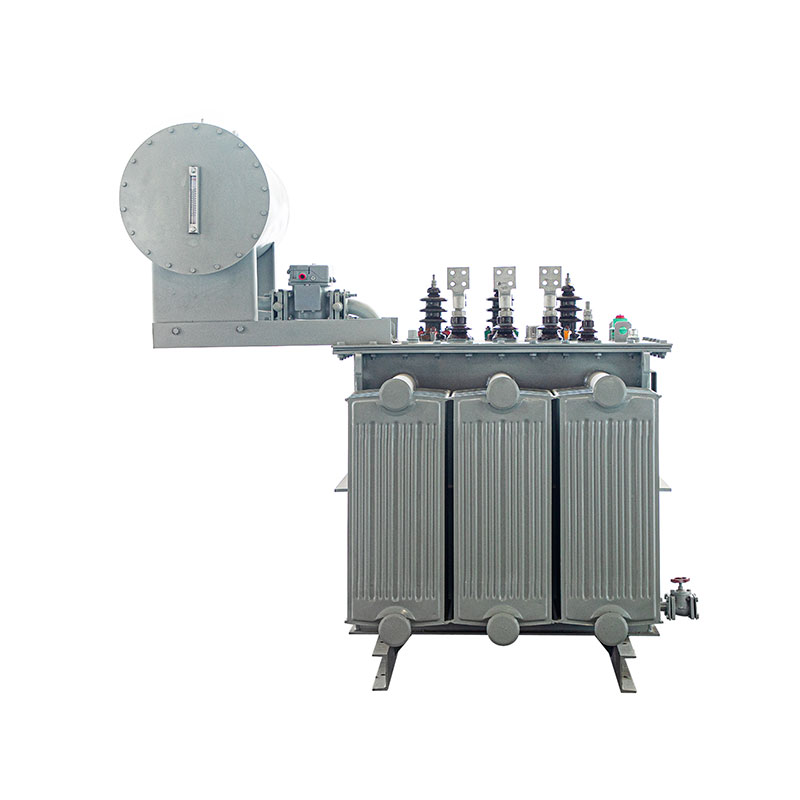

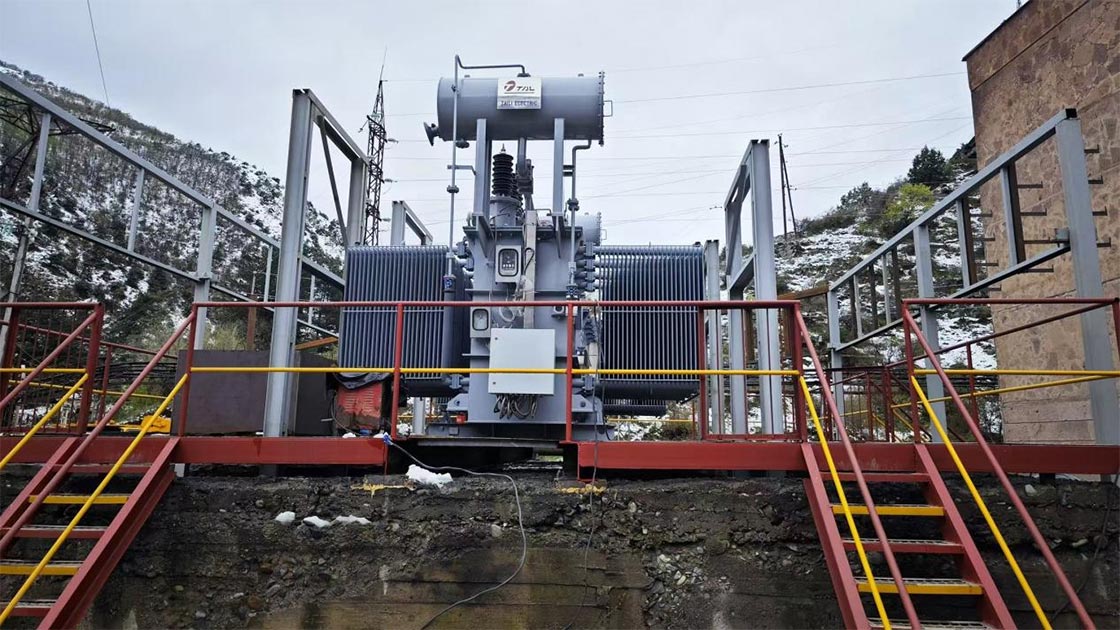

Trójfazowy transformator mocy zanurzony w oleju

Jeśli szukasz rzetelnego dostawcy 3-fazowego transformatora mocy zanurzonego w oleju i chcesz rozwijać długoterminową współpracę, wybierz TAILI, ponieważ mamy bogate doświadczenie i możemy zaoferować zaawansowane produkty wraz z kompleksowymi usługami.

Standardowa specyfikacja

1. Obowiązująca specyfikacja: IEC 60076 / IEEE

2. Moc znamionowa: do 3150 kVA

3. Napięcie pierwotne: do 66kV

4. Napięcie wtórne: 0,4 / 6,3 / 10,5 / 35 kV lub dostosowane

5, Materiały uzwojenia: miedź / aluminium

6. Wzrost temperatury: 65°C

7. Metoda chłodzenia: ONAN/ONAF

8. Częstotliwość: 50 Hz/60 Hz

9. Napięcie kranu: ± 2x2,5% / ± 3x2,5% / ± 8x1,5% lub dostosowane

10. grupa wektorów: Yd11 / YNd11 / Dyn11 / YN

Wideo

Podaj następujące informacje, a będziemy mogli zaoferować lepsze usługi.

Konserwacja 3-fazowych transformatorów mocy zanurzonych w oleju jest zadaniem systematycznym, mającym na celu zapewnienie bezpiecznego i niezawodnego i wydajną pracę transformatorów i wydłużenie ich żywotności.

Codzienna kontrola i monitorowanie

1. Kontrola poziomu oleju

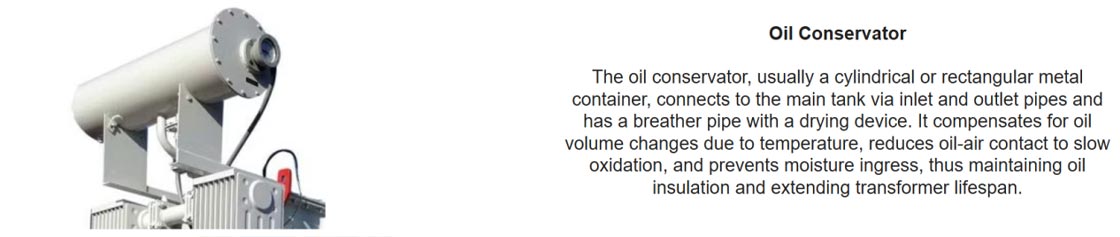

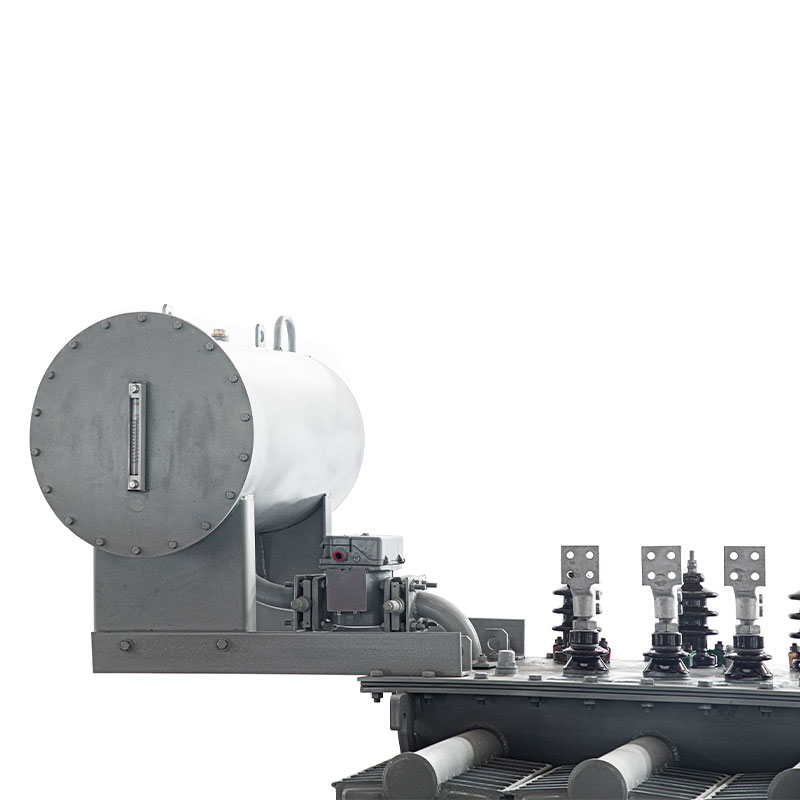

Sprawdź, czy poziom oleju w korpusie transformatora i zbiorniku oleju (zbiorniku oleju) mieści się w normie zakres skali temperatury.

Nieprawidłowości i postępowanie:

Nadmierny poziom oleju: Może to być spowodowane usterkami wewnętrznymi wytwarzającymi gaz lub wysoką temperaturą otoczenia powodującą olej ekspansja. Sprawdź, czy odpowietrznik nie jest zatkany i przeanalizuj przyczynę.

Niewystarczający poziom oleju: Może to być spowodowane wyciekiem oleju lub nietypowymi usterkami wewnętrznymi. Natychmiast zlokalizuj i zajmij się miejscem wycieku i niezwłocznie uzupełnij odpowiedni olej izolacyjny tej samej marki i modelu.

2. Kontrola temperatury oleju

Obserwuj wskaźnik temperatury i sprawdź, czy górna temperatura oleju jest w normie (zwykle nie przekracza 85℃) i porównać je z historycznymi danymi eksploatacyjnymi.

Nieprawidłowości i postępowanie: Jeżeli temperatura oleju nienormalnie wzrasta, może to być spowodowane przeciążeniem urządzenia chłodzącego awaria, wewnętrzne przegrzanie (np. słaby styk żelaznego rdzenia, uzwojenia lub przełącznika zaczepów) itp. Przyczynę należy usunąć natychmiast zidentyfikowane i rozwiązane.

3. Kontrola wycieków oleju

Dokładnie sprawdź wszystkie powierzchnie uszczelniające, spoiny, tuleje, zawory, przekaźniki gazowe i inne części transformatora pod kątem żadnych śladów wycieku oleju.

Postępowanie: W przypadku wykrycia wycieku należy natychmiast zareagować. Drobne wycieki można usunąć poprzez dokręcenie śruby. Poważny wyciek oleju wymaga przerwy w zasilaniu w celu wymiany elementów uszczelniających lub spawania.

4. Kolor i stan oleju izolacyjnego

Obserwuj kolor oleju poprzez wskaźnik poziomu oleju.

Normalny: przezroczysty, jasnożółty.

Nieprawidłowe: Jeśli kolor staje się ciemniejszy lub czarny, może to wskazywać na pogorszenie jakości oleju lub usterki wewnętrzne, takie jak łuki lub przegrzanie.

5. Kontrola dźwięku (hałasu).

Treść: Gdy transformator pracuje normalnie, emituje jednolity „brzęczący” dźwięk elektromagnetyczny.

Nieprawidłowości i postępowanie:

Zwiększony i jednolity dźwięk: Może to wskazywać na przeciążenie lub nadmierne napięcie.

Nierówne trzaski lub trzaski: Wewnątrz występuje miejscowe wyładowanie lub uszkodzenie izolacji.

Nierówny, głośny dźwięk: Może to być spowodowane luźnymi łącznikami żelaznego rdzenia.

W przypadku wykrycia nietypowych dźwięków należy przeprowadzić wzmożony monitoring. W razie konieczności należy odciąć prąd wyłączony do kontroli.

6. Kontrola tulei

Sprawdź, czy powierzchnie przepustów wysokiego i niskiego napięcia są czyste, poszukaj pęknięć, uszkodzeń lub ślady wyładowań.

Obróbka: Jeżeli powierzchnie są zabrudzone, należy je oczyścić. Jeśli występują pęknięcia lub poważne wyładowania, tuleje wymagają wymiany.

7. Kontrola respiratora (pochłaniacza wilgoci).

Zawartość: Sprawdź kolor żelu krzemionkowego. Suchy żel krzemionkowy jest niebieski i zmienia kolor na różowy po nasyceniu wilgocią.

Sposób postępowania: Gdy więcej niż 2/3 żelu krzemionkowego zmieni kolor na różowy, należy go wymienić. Jeśli w misce olejowej znajduje się olej, sprawdź, czy poziom oleju jest w normie.

8. Przegląd układu chłodzenia

Treść: W przypadku transformatorów chłodzonych powietrzem sprawdzić, czy wentylatory działają normalnie; dla chłodzonych olejem/chłodzonych wodą transformatorów, sprawdzić warunki pracy pomp olejowych, pomp wodnych, wentylatorów oraz czy nie występują wycieki z chłodnic.

Obsługa: Niezwłocznie napraw wszelkie usterki, aby zapewnić prawidłowe odprowadzanie ciepła.

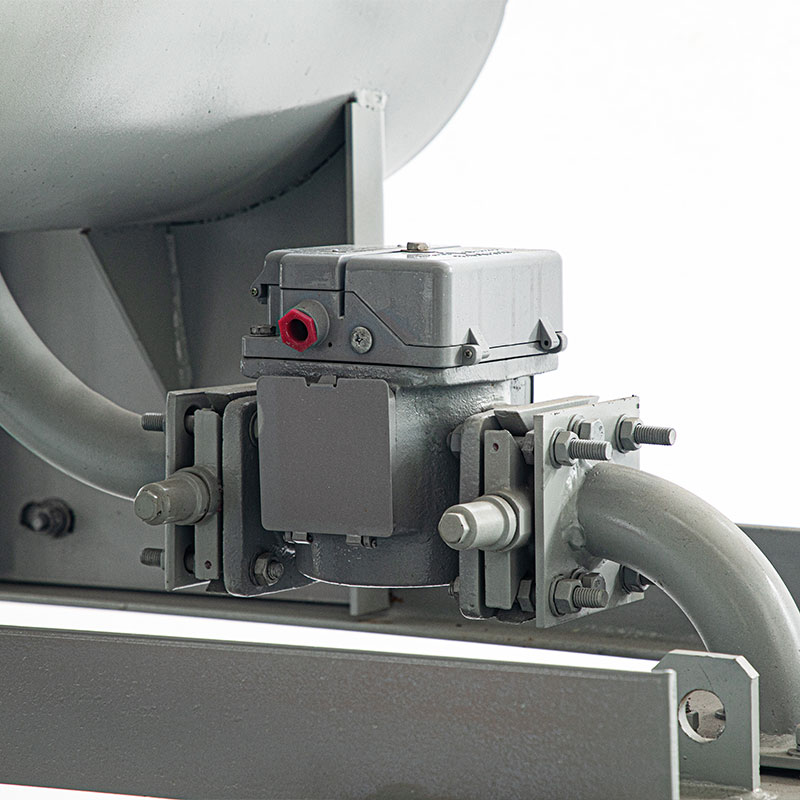

9. Kontrola przekaźnika gazowego

Sprawdź, czy wewnątrz przekaźnika nie nagromadził się gaz i czy okienko obserwacyjne jest czyste.

Oczyszczanie: Jeżeli występuje niewielka ilość gazu, należy ją zarejestrować i pobrać próbki do analizy; jeśli ilość gazu jest duży, przekaźnik wyemituje sygnał lub wyłączy się i wymagana jest natychmiastowa obsługa.

10. Kontrola urządzenia uziemiającego

Sprawdź, czy obudowa i przewód uziemiający punktu neutralnego są dobrze podłączone i wolne od rdzy.
