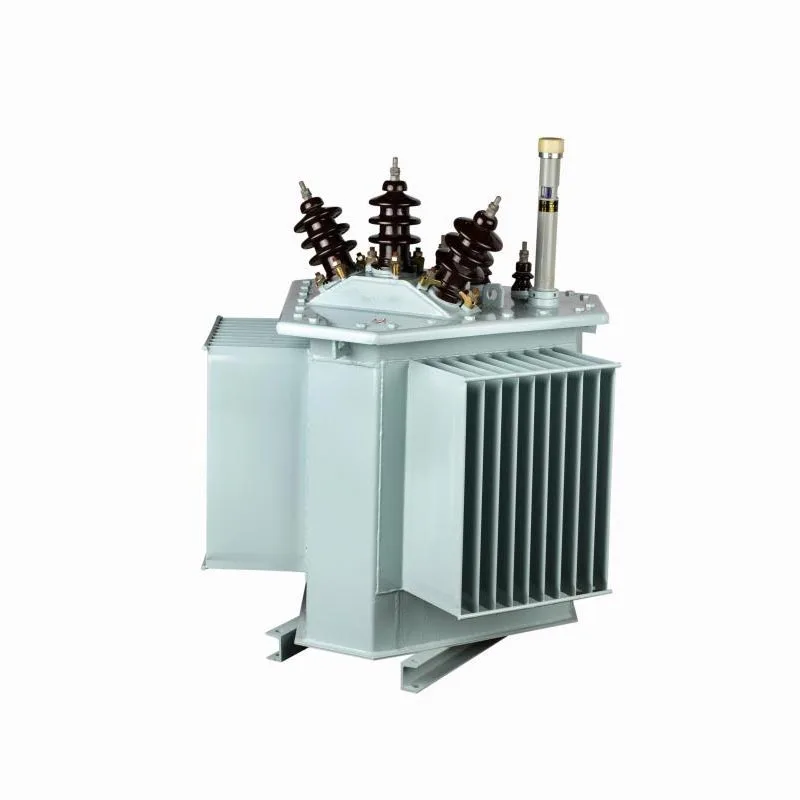

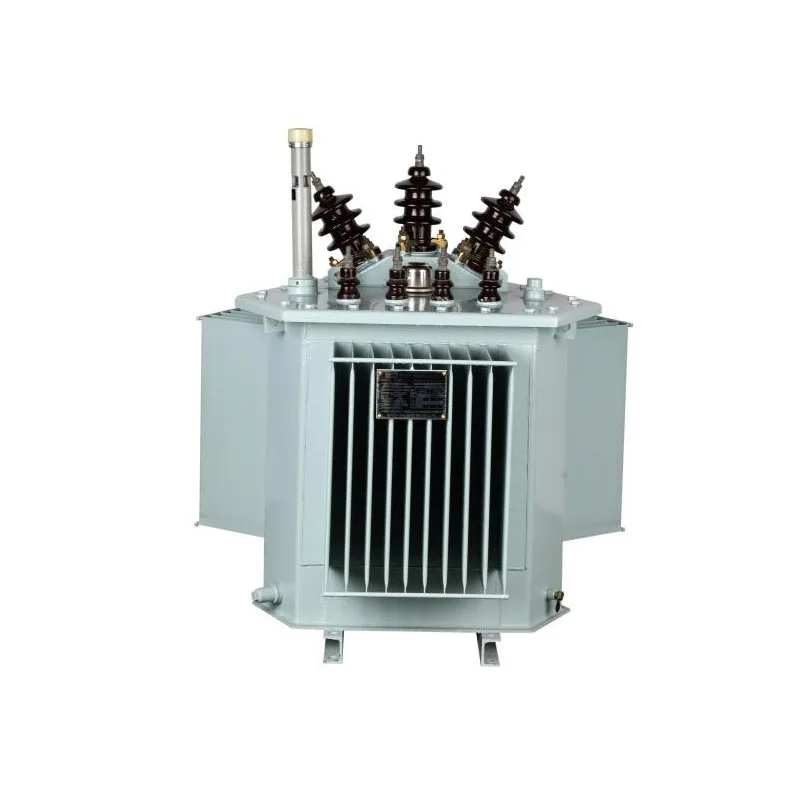

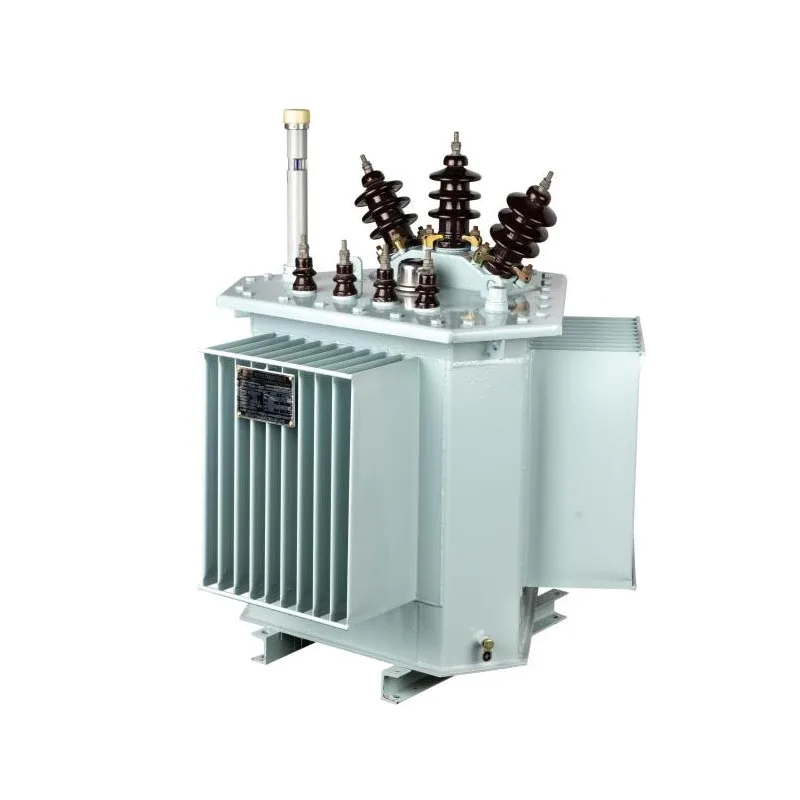

Transformator zanurzony w oleju z uzwojonym rdzeniem 3D

Jako jeden z wiodących producentów transformatorów w Chinach, TAILI zawsze kładło nacisk na profesjonalne rzemiosło, specjalizuje się w dostarczaniu wysokiej jakości produktów transformatorowych i kompleksowych usług wsparcia dla klientów na całym świecie. To skutecznie rozwiązuje różne problemy i wyzwania stojące przed klientami w dziedzinie zastosowań energetycznych, pomagając Klienci uzyskują stabilną i efektywną pracę systemu elektroenergetycznego.

Warunki pracy:

Wysokość: nie przekracza 1000 m

Temperatura: -40 ℃ ~ 40 ℃

Standardowa specyfikacja:

1. Normy: EN/IEC60076, ANSI/IEEE-C57.12

2. Napięcie pierwotne: do 36kV

3. Napięcie wtórne: 0,4 kV

4. Moc znamionowa: ≤2500 kVA

5. Częstotliwość: 50/60 Hz

6. Rodzaje chłodzenia: ONAN/ONAF

7. Materiał uzwojenia: miedź/aluminium

8. Opcje instalacji: Montaż na słupie (≤630 kVA) / Montaż na podkładce

Podstawowe zalety transformatora zanurzonego w oleju z uzwojonym rdzeniem 3D:

● Energooszczędny i wydajny: Obwód magnetyczny jest całkowicie symetryczny, bez tradycyjnych szwów arkuszy laminowanych, co skutkuje znacznym zmniejszeniem oporu magnetycznego. Strata bez obciążenia i prąd bez obciążenia są o około 20% - 40% niższe niż w przypadku tradycyjnych laminowanych rdzeni żelaznych.

● Niski poziom hałasu: Żelazny rdzeń stanowi solidną i zwartą całość, bez hałasu związanego z rozszerzaniem magnetycznym w szwach, a trójkątna struktura jest stabilna i ma niewielkie wibracje. Hałas podczas pracy można zmniejszyć o 10–20 decybele.

● Wysoka odporność na zwarcia: Trójkątna, trójwymiarowa struktura jest bardzo stabilna mechanicznie. Trójka kolumny rdzeniowe wspierają się wzajemnie, skutecznie przeciwstawiając się ogromnej sile elektrodynamicznej generowanej przez zwarcie prąd.

● Oszczędność materiału: żelazny rdzeń jest lekki, zużywa mniej materiału, a ze względu na niewielkie rozmiary, ilość olej transformatorowy również ulega odpowiedniemu zmniejszeniu.

Główne scenariusze zastosowań:

● Przesył i dystrybucja energii elektrycznej w miejskich i wiejskich sieciach elektroenergetycznych.

● Ważne miejsca, takie jak wieżowce, centra handlowe i lotniska.

● Transformatory kombinowane, prefabrykowane podstacje.

Porównanie z tradycyjnymi transformatorami zanurzonymi w oleju:

Produkcja:

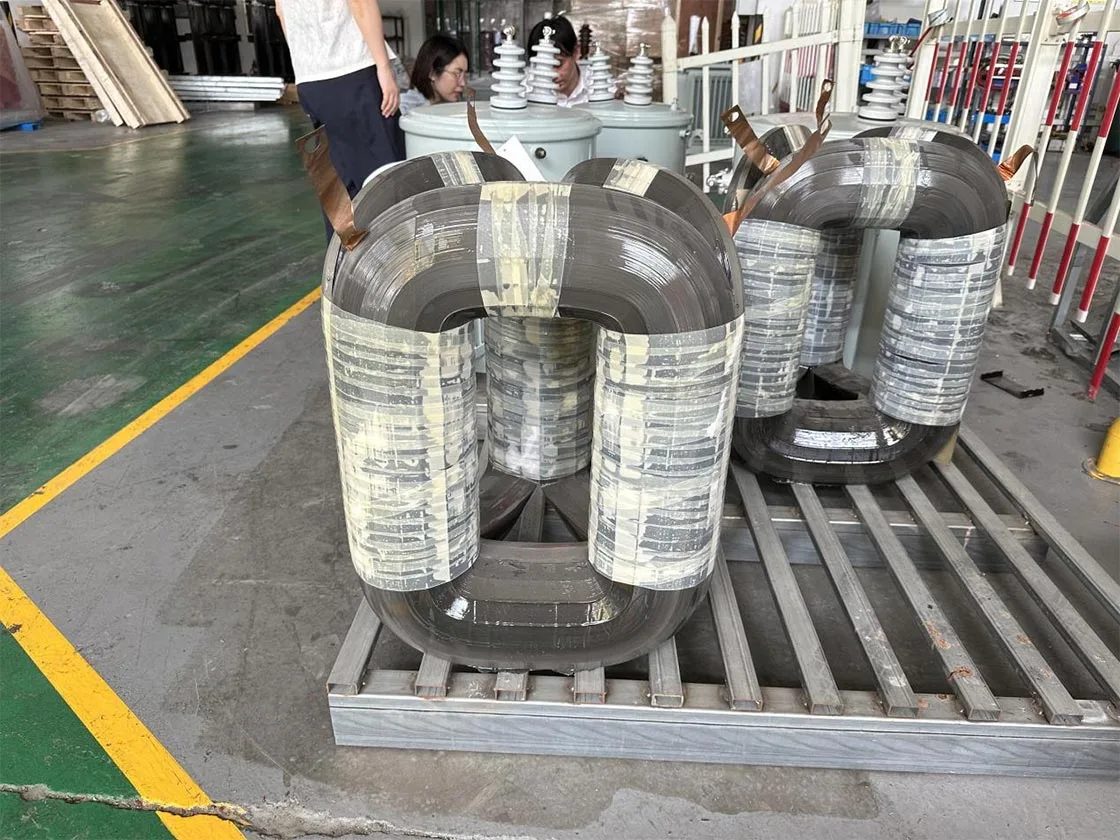

Surowiec

Meandrowy

Suszenie próżniowe i napełnianie olejem próżniowym (2 w 1)

Detektor nieszczelności
