Jak złącza rozłączne poprawiają bezpieczeństwo w instalacjach rozdzielnic średniego napięcia?

W świecie dystrybucji średniego napięcia bezpieczeństwo jest nie tylko priorytetem – to fundament, na którym budowane są niezawodne systemy zasilania. Rozłączne złącza, często pomijane jako proste komponenty, odgrywają kluczową rolę w zabezpieczeniu zarówno personelu, jak i sprzętu podczas instalacji, konserwacji i obsługi. W Taili Electric Co., Ltd. spędziliśmy dziesięciolecia na udoskonalaniu tych krytycznych interfejsów, aby mieć pewność, że podczas wykonywania połączenia tworzysz barierę chroniącą przed awariami, wyładowaniami łukowymi i nieplanowanymi przestojami. Nasza filozofia inżynieryjna opiera się na założeniu, że dobrze zaprojektowane rozłączne złącze przekształca potencjalne zagrożenie w kontrolowany, przewidywalny interfejs. Dzięki zastosowaniu zaawansowanych materiałów i precyzyjnej produkcji nasza fabryka dostarcza rozwiązania przekraczające międzynarodowe standardy, zapewniając spokój ducha w każdym połączeniu.

Nowoczesne instalacje rozdzielnic średniego napięcia wymagają komponentów, które wytrzymają trudne warunki otoczenia, umożliwiając jednocześnie szybkie i bezpieczne interwencje.Rozłączne złączato niedocenieni bohaterowie tego ekosystemu, umożliwiając widoczne odłączanie i testowanie bez narażania pracowników na kontakt z częściami pod napięciem. W przeciwieństwie do tradycyjnych połączeń śrubowych, które wymagają ciężkich narzędzi i bliskości przekładni pod napięciem, nasze rozłączne złącza oferują interfejs bezpieczny w dotyku. Ta zasadnicza zmiana konstrukcyjna drastycznie zmniejsza ryzyko wystąpienia wyładowań łukowych, które pozostają jednym z najniebezpieczniejszych zdarzeń w pracach elektrycznych. W tym artykule omówimy zalety techniczne i operacyjne tych urządzeń, pokazując, dlaczego są one niezbędne w nowoczesnych protokołach bezpieczeństwa. Kiedy będziemy Cię prowadzić przez szczegóły, pamiętaj, że każdy produkowany przez nas komponent jest świadectwem naszego zaangażowania w ochronę życia i mienia.

Zawartość

• Co sprawia, że ​​złącza rozłączne są krytycznym elementem bezpieczeństwa w rozdzielnicach średniego napięcia?
• W jaki sposób złącza rozłączne zmniejszają ryzyko wystąpienia łuku elektrycznego podczas instalacji i konserwacji?
• Dlaczego parametry materiałowe i konstrukcyjne są niezbędne dla niezawodnego działania?
• W jaki sposób nasza fabryka zapewnia stałą jakość akcesoriów kablowych?
• Podsumowanie: Krawędź bezpieczeństwa złączy rozłącznych
• Często zadawane pytania (FAQ)

Co sprawia, że ​​złącza rozłączne są krytycznym elementem bezpieczeństwa w rozdzielnicach średniego napięcia?

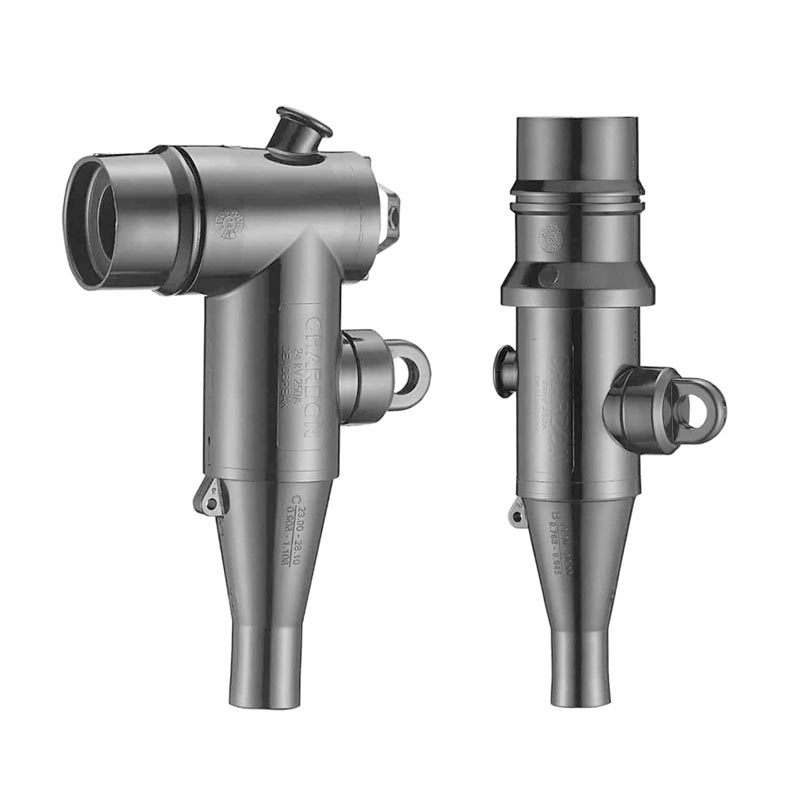

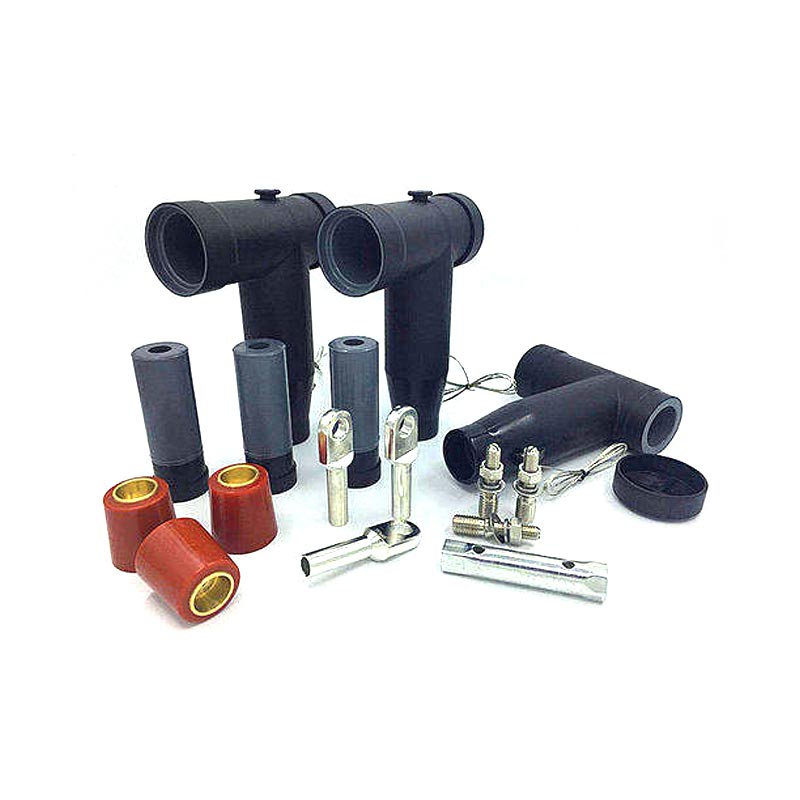

Złącza rozłączne stanowią interfejs pomiędzy kablem zasilającym a rozdzielnicą, a ich konstrukcja bezpośrednio wpływa na ogólne bezpieczeństwo instalacji. W przeciwieństwie do połączeń stałych, złącza rozłączne umożliwiają kontrolowany punkt rozłączenia. Oznacza to, że podczas rutynowych kontroli lub sytuacji awaryjnych technicy mogą odizolować obwód bez demontażu całego zespołu. Nasza fabryka zaprojektowała te złącza tak, aby zapewnić wyraźną i widoczną przerwę, co jest podstawowym wymogiem w przypadku procedur blokowania/oznaczania. Możliwość wizualnej weryfikacji izolacji eliminuje zgadywanie i radykalnie zmniejsza ryzyko przypadkowego kontaktu z częściami pod napięciem. W systemach średniego napięcia, gdzie napięcia zwykle wahają się od 5 kV do 35 kV, nawet drobny błąd może prowadzić do katastrofalnych konsekwencji. Integrując pojemnościowe punkty testowe w naszych projektach, umożliwiamy nieinwazyjne wykrywanie napięcia, dodając kolejną warstwę weryfikacji przed nawiązaniem jakiegokolwiek kontaktu fizycznego.

Ponadto mechaniczna konstrukcja złączy rozłącznych wpływa na ich profil bezpieczeństwa. Są zbudowane tak, aby wytrzymywać siły magnetyczne związane z prądami zwarciowymi. W przypadku awarii słabe połączenie może stać się punktem zapłonu pocisku lub łuku. Jednakże nasze złącza są wyposażone w solidne mechanizmy zatrzaskowe, które zachowują integralność nawet w ekstremalnych warunkach. Warstwy ekranujące w złączu zapewniają również równomierny rozkład pola elektrycznego, zapobiegając wyładowaniom częściowym – cichemu wrogowi, który z czasem powoduje erozję izolacji. W Taili Electric Co., Ltd. każde złącze postrzegamy jako strażnika ciągłości. Zastosowanie w naszych produktach przewodzących wkładek gumowych i konstrukcji klatek Faradayaakcesoria kablowezapewnia kontrolę naprężeń i brak pustych przestrzeni, w których mogłaby wystąpić jonizacja. Ta dbałość o szczegóły oznacza, że ​​rozdzielnica pozostaje bezpieczna przez dziesięciolecia użytkowania, a nie tylko pierwszego dnia.

W jaki sposób złącza rozłączne zmniejszają ryzyko wystąpienia łuku elektrycznego podczas instalacji i konserwacji?

Łuk elektryczny jest główną przyczyną obrażeń wśród elektryków. Występuje, gdy izolacja lub izolacja między przewodnikami zostaje naruszona, umożliwiając przepływ prądu w powietrzu. Rozłączne złącza zmniejszają to ryzyko dzięki kilku nieodłącznym cechom konstrukcyjnym. Po pierwsze, zapewniają interfejs typu dead-break, co oznacza, że ​​po zastosowaniu odpowiednich procedur obwód zostaje odłączony od zasilania przed fizycznym rozdzieleniem. Prawdziwa innowacja w zakresie bezpieczeństwa polega jednak na możliwości zastosowania wariantów z odłączeniem obciążenia. Do zastosowań wymagających przełączania pod napięciem nasza fabryka produkuje złącza z technologią gaszenia łuku. Urządzenia te wykorzystują ciśnienie wytwarzane przez łuk do jego wydłużania i schładzania w komorze ablacyjnej, co pozwala na jego bezpieczne wygaszenie. Możliwość ta oznacza, że ​​operatorzy mogą odłączać obciążenia w kontrolowanych warunkach bez narażania się na działanie energii wybuchu.

Kolejnym krytycznym aspektem jest konstrukcja odporna na dotyk. Wszystkie części przewodzące są głęboko zagłębione w materiałach izolacyjnych. Gdy złącze rozłączne jest włączone, połączenie jest całkowicie ekranowane. Jeśli technik musi przetestować kabel, może skorzystać z dedykowanego punktu testowego lub, w niektórych projektach, częściowo odłączyć go za pomocą drążka strzelbowego, zachowując bezpieczną odległość. Nasze akcesoria kablowe zostały zaprojektowane tak, aby bezproblemowo współpracować ze standardowymi narzędziami typu hot-stick, zapewniając, że ręce będą trzymane z dala od stref niebezpiecznych. Poniższa tabela ilustruje kluczowe parametry naszej najpopularniejszej serii złączy rozłącznych, podkreślając funkcje, które bezpośrednio przyczyniają się do ograniczenia łuku elektrycznego.

Jak widać w tabeli, nasza fabryka priorytetowo traktuje wysokie oceny BIL i punkty testowe w całym zakresie. Włączenie opcji odłączania obciążenia w wybranych modelach zapewnia elastyczność w instalacjach, w których bezpieczeństwo operacyjne wymaga przełączania pod napięciem. Oprócz sprzętu zapewniane przez nas szkolenia i dokumentacja zapewniają, że użytkownicy rozumieją ograniczenia i możliwości sprzętu. Zmniejszając potrzebę pracy w pobliżu części pod napięciem i kontrolując energię łuku, gdy konieczne jest odłączenie, nasze rozłączne złącza stanowią doskonałą ochronę przed zdarzeniami związanymi z łukiem elektrycznym.

Dlaczego parametry materiałowe i konstrukcyjne są niezbędne dla niezawodnego działania?

Wydajność złączy rozłącznych nie jest przypadkowa; jest wynikiem skrupulatnej nauki o materiałach i inżynierii precyzyjnej. Podstawowym materiałem izolacyjnym stosowanym w naszych akcesoriach kablowych jest guma EPDM, wybrana ze względu na doskonałą wytrzymałość dielektryczną, odporność na warunki atmosferyczne i elastyczność. W przeciwieństwie do sztywnych materiałów, EPDM pozwala złączu na ścisłe dopasowanie z tuleją, wykluczając powietrze i wilgoć – dwie główne przyczyny uszkodzenia izolacji. W naszej fabryce stosujemy zastrzeżony proces mieszania, który zwiększa odporność na śledzenie, zapewniając, że nawet w przypadku wystąpienia zanieczyszczenia powierzchni materiał nie ulegnie zwęgleniu i nie utworzy ścieżki przewodzącej. Jest to szczególnie istotne w środowiskach zanieczyszczonych lub przybrzeżnych, gdzie sól i pył mogą powodować degradację mniejszych materiałów.

Parametry projektowe, takie jak droga upływu, nacisk kontaktowy i ciągłość ekranowania, są rygorystycznie zdefiniowane. Na przykład wewnętrzna geometria złącza musi zapewniać płynne stopniowanie pola elektrycznego od przewodu wysokiego napięcia do uziemionego ekranu. Osiągamy to poprzez osadzone warstwy półprzewodzące, które są współformowane z izolacją. Ta zintegrowana konstrukcja eliminuje interfejsy, w których mogłyby tworzyć się puste przestrzenie. Poniższa tabela przedstawia krytyczne parametry projektowe, które monitorujemy podczas produkcji.

Przestrzegając węższych tolerancji i bardziej rygorystycznych limitów testów niż normy branżowe, nasza fabryka dostarcza złącza, które działają w przewidywalny sposób pod obciążeniem. Przeprowadzamy również rutynowe kontrole rentgenowskie próbek w celu sprawdzenia ich wewnętrznego dopasowania. Ten poziom szczegółowości gwarantuje, że instalując nasze akcesoria kablowe, otrzymasz komponent, który został zatwierdzony nie tylko na podstawie testów typu, ale także na podstawie stałej jakości produkcji. Wybór materiałów obejmuje również elementy przewodzące: używamy stopów miedzi o wysokiej przewodności z srebrzeniem, aby zminimalizować nagrzewanie i utlenianie. Połączenie doskonałych materiałów i rygorystycznych parametrów projektowych skutkuje złączem, które zachowuje swoje właściwości bezpieczeństwa przez cały okres użytkowania, nawet w warunkach cykli termicznych i usterek.

W jaki sposób nasza fabryka zapewnia stałą jakość akcesoriów kablowych?

Zapewnienie jakości jest częścią każdego etapu produkcji w Taili Electric Co., Ltd. Nasza fabryka działa w oparciu o certyfikowany system ISO 9001, ale wykraczamy poza samą zgodność. Wierzymy, że bezpieczeństwo zaczyna się od przewidywalności, a przewidywalność osiąga się poprzez kontrolę procesu. Każda partia surowca jest testowana pod kątem wytrzymałości na rozciąganie, wydłużenia i właściwości dielektrycznych, zanim trafi na etap mieszania. Podczas formowania parametry takie jak temperatura, ciśnienie i czas utwardzania są monitorowane w czasie rzeczywistym. Jeśli jakikolwiek parametr wykracza poza zatwierdzone okno, system automatycznie odrzuca część. Sterowanie w zamkniętej pętli zapewnia, że ​​każde złącze jest identyczne z poprzednim, eliminując zmienność, która może prowadzić do awarii w terenie. Nasze zaangażowanie w jakość jest powodem, dla którego tak wielu przedsiębiorstw użyteczności publicznej i wykonawców ufa naszym akcesoriom kablowym w zakresie swojej najważniejszej infrastruktury.

Poza linią produkcyjną dużo inwestujemy w rutynowe testy. Każde rozłączne złącze przed opuszczeniem naszej fabryki przechodzi 100% test wyładowań niezupełnych. To nie jest przykładowy test — przeprowadza się go na każdym pojedynczym urządzeniu. Sprawdzamy także ciągłość ekranowania oraz działanie mechaniczne mechanizmu zatrzaskowego. W przypadku wariantów z przerwami obciążenia pobieramy próbki i przeprowadzamy testy zamykania zwarć przy pełnej sile, aby upewnić się, że system gaszenia łuku działa zgodnie z projektem. Poniższa lista podsumowuje kluczowe kontrole jakości przeprowadzane w naszej fabryce:

• Kontrola materiałów przychodzących: weryfikacja certyfikatów EPDM i mieszanek przewodzących.
• Monitoring w trakcie procesu: kontrola parametrów wtrysku w czasie rzeczywistym SCADA.
• 100% test wyładowań niezupełnych przy 1,5-krotnym napięciu międzyfazowym.
• Kontrola rentgenowska losowych próbek z każdej partii produkcyjnej w celu wykrycia wewnętrznych pustek.
• Testowanie wytrzymałości mechanicznej: 50 cykli łączenia/rozłączania bez pogorszenia wydajności.
• Cykle termiczne: złącza poddane 100 cyklom cieplnym od -40°C do +120°C.

To rygorystyczne podejście oznacza, że ​​gdy nasze produkty opuszczają fabrykę, są gotowe na najtrudniejsze warunki. Zachowujemy także identyfikowalność: każde złącze jest oznaczone unikalnym kodem partii, łączącym go z dokumentacją produkcyjną. Jeśli kiedykolwiek pojawi się pytanie, możemy prześledzić całą historię jego produkcji. Ten poziom przejrzystości buduje zaufanie i gwarantuje, że bezpieczeństwo nie jest tylko stwierdzeniem, ale możliwym do sprawdzenia faktem. Nasi klienci wiedzą, że otrzymują akcesoria kablowe z systemem zaprojektowanym tak, aby wychwytywać anomalie, zanim staną się problemami.

Podsumowanie: Krawędź bezpieczeństwa złączy rozłącznych

Złącza rozłączne to znacznie więcej niż proste urządzenia łączące; są to bariery ochronne stosowane w instalacjach rozdzielczych średniego napięcia. Od umożliwienia widocznych rozłączeń i wprowadzenia pojemnościowych punktów testowych po gaszenie łuków i utrzymywanie integralności ekranowania – każdy aspekt ich konstrukcji przyczynia się do bezpieczniejszego środowiska pracy. W Taili Electric Co., Ltd. poświęciliśmy naszą wiedzę na udoskonalanie tych komponentów, zapewniając, że nasze akcesoria kablowe spełniają najwyższe standardy niezawodności i ochrony. Połączenie zaawansowanych materiałów, precyzyjnej produkcji i bezkompromisowej kontroli jakości skutkuje produktami, którym możesz zaufać, gdy jest to najważniejsze.

Zapraszamy Cię do doświadczenia różnicy, jaką tworzy prawdziwa inżynieria. Niezależnie od tego, czy modernizujesz istniejącą podstację, czy projektujesz nową sieć dystrybucyjną, nasz zespół jest gotowy udzielić Ci wsparcia w zakresie specyfikacji technicznych i wskazówek dotyczących zastosowań.Skontaktuj się z Taili Electric Co., Ltd. już dziśaby omówić potrzeby w zakresie złączy średniego napięcia i odkryć, w jaki sposób nasza fabryka może zapewnić bezpieczeństwo i wydajność wymaganą przez Twoje projekty. Pozwól nam pomóc Ci zbudować bezpieczniejszą sieć, jedno połączenie na raz.
