Jakie są struktury i właściwości rozdzielnic w izolacji stałej?

Rozdzielnica w izolacji stałejjest rodzajemrozdzielnicaktóry wykorzystuje stałe materiały izolacyjne jako medium i ma takie cechy, jak pełna izolacja, pełne uszczelnienie i brak konserwacji. Jego struktura składa się głównie z szafki, wyłącznika próżniowego, mechanizmu magazynowania energii, uziemnika, kompleksowego zabezpieczenia itp. Specyficzne cechy są następujące:

Skład struktury rdzenia

-Szafa: Dzięki metalowej zamkniętej strukturze wewnętrznie hermetyzuje komponenty, takie jak komora do gaszenia łuku próżniowego, wyłącznik izolacyjny, uziemnik itp., Z poziomem ochrony do IP67.

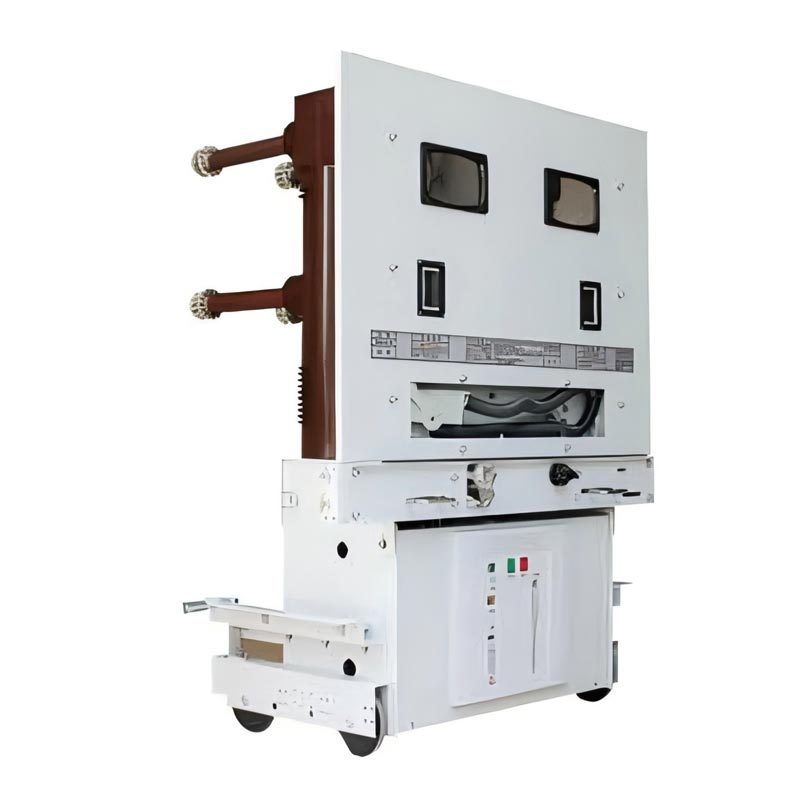

-Wyłącznik próżniowy: Styk główny jest zainstalowany w szczelnej komorze próżniowej, a wydajność izolacji poprawia się dzięki podstawie z materiału izolacyjnego.

-Mechanizm magazynowania energii: Napędzany silnikiem elektrycznym, magazynuje energię za pośrednictwem sprężyn i służy do operacji zamykania wyłącznika.

- Przełącznik noża uziemiającego: mechanicznie połączony z drzwiami szafy, aby zapewnić, że drzwi szafy nie zostaną otwarte pod napięciem.

Charakterystyka technologii izolacji

- Solidny, uszczelniony słup: Technologia APG służy do wlewania komory do gaszenia łuku próżniowego i elementów przewodzących do żywicy epoksydowej w celu utworzenia jednofazowego zespołu przełączającego.

-Trzypozycyjny przełącznik nożowy: zintegrowany ze stałym drążkiem uszczelniającym, obsługujący trzypozycyjną pracę/izolację/uziemienie.

-Przetwarzanie interfejsu: Zapewnij wytrzymałość interfejsu materiałów izolacyjnych za pomocą technik takich jak wykrywanie wyładowań niezupełnych i perspektywa rentgenowska.

Zalety i scenariusze zastosowań

-Zalety: odporność na korozję, odporność na wilgoć, niewielkie rozmiary, odpowiednie do trudnych warunków, takich jak morskie pola naftowe i gazowe.

-Modułowa konstrukcja: umożliwia rozbudowę jednostek funkcjonalnych i można ją szybko łączyć w różne konfiguracje.
