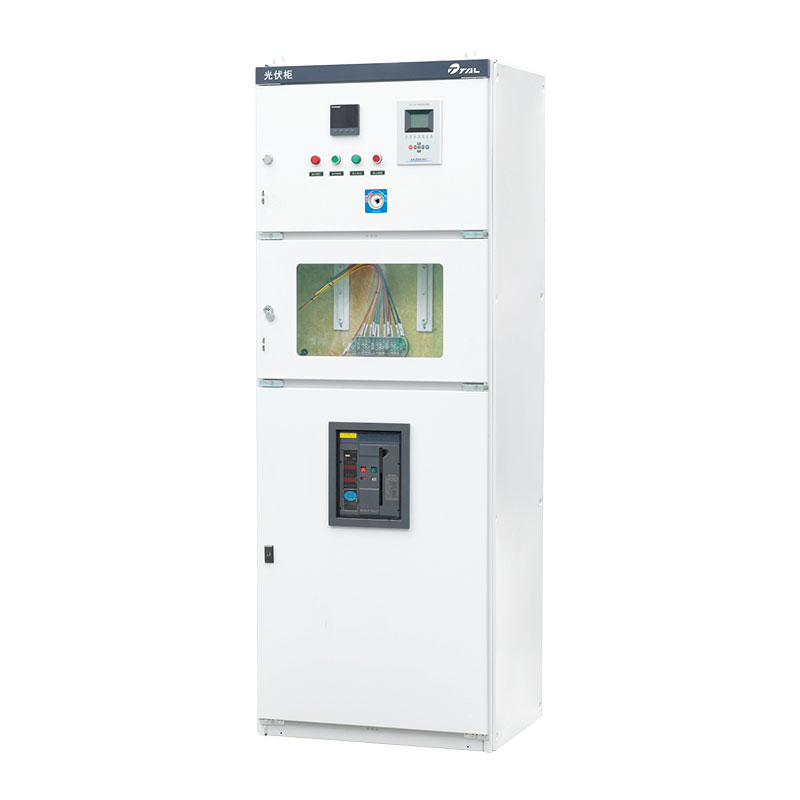

Szafa niskiego napięcia podłączona do sieci fotowoltaicznej

Szafka niskiego napięcia podłączona do sieci fotowoltaicznej dostarczona przez fabrykę Taili gromadzi energię elektryczną wytwarzaną przez falownik fotowoltaiczny i odpowiada za bezpieczne przesyłanie jej do odbiorników i sieci energetycznej. Jednocześnie posiada kompleksowe funkcje zabezpieczające, monitorujące i planujące.

Główne funkcje

Szafa niskiego napięcia podłączona do sieci fotowoltaicznej nie jest prostą „skrzynką przyłączeniową”. Wykonuje następujące kluczowe funkcje:

1. Pobór i dystrybucja energii

· Kolekcja: Połącz moc wyjściową prądu przemiennego z wielu falowników fotowoltaicznych w jedną lub kilka głównych obwody zwiększające wydajność transmisji.

· Dystrybucja: Rozsądnie przydzielaj zebraną energię lokalnym odbiorom (na własny użytek użytkowników) i przesyłaj ją pozostała moc do sieci.

2. Punkt przyłączenia do sieci

· Jest to prawny punkt rozgraniczenia pomiędzy systemem fotowoltaicznym a siecią. Firmy sieciowe zwykle tego wymagają pomiary i monitorowanie w tym momencie, aby zapewnić, że system fotowoltaiczny nie będzie miał niekorzystnego wpływu na środowisko siatka.

3. Kompleksowe funkcje zabezpieczające

· Zabezpieczenie przed przeciążeniem i zwarciem: Stosuj wyłączniki automatyczne, aby zapobiec uszkodzeniu sprzętu przez nadmierny prąd lub powodowanie pożarów.

· Zabezpieczenie przeciwprądowe (w razie potrzeby): Gdy wytwarzana moc przekracza zużycie energii elektrycznej przez obciążenie, uniemożliwić powrót zasilania do transformatora wyższego poziomu (w niektórych zastosowaniach jest to zabronione).

· Ochrona przed efektem wyspowym: Jest to podstawowa funkcja bezpieczeństwa systemu podłączonego do sieci. Kiedy jest siatka wyłączony, należy szybko odłączyć instalację fotowoltaiczną od sieci, aby zapobiec fotowoltaice przesyłanie energii do linii wyłączających, zagrażając bezpieczeństwu personelu zajmującego się konserwacją sieci energetycznej. Chociaż sam falownik ma tę funkcję, szafa rozdzielcza jest zwykle używana jako zabezpieczenie rezerwowe.

· Zabezpieczenie nad/pod napięciem, nad/pod częstotliwością: Monitoruj parametry sieci. Po wykryciu anomalii należy działać natychmiast, aby chronić sprzęt i sieć.

· Ochrona przeciwprzepięciowa: Zapobiegaj wstrząsom przepięciowym, takim jak uderzenia pioruna, spowodowanym uszkodzeniem drogich falowników i innych sprzęt.

4. Monitoring i pomiary

· Inteligentne liczniki: Zainstaluj liczniki dwukierunkowe, aby dokładnie mierzyć moc generowaną przez fotowoltaikę wprowadzanych do sieci oraz mocy pobieranej z sieci. Stanowią one podstawę do rozliczenia rachunków za energię elektryczną.

· Urządzenia monitorujące: Monitoruj parametry takie jak napięcie, prąd, moc, wytwarzana moc, współczynnik mocy w rzeczywistości czas przez przekładniki prądowe/napięciowe, mierniki mocy itp.

5. Przełączanie i sterowanie

· Zapewnić rozłączniki, styczniki itp., aby ułatwić ręczne lub automatyczne podłączanie i rozłączanie operacji, ułatwiając konserwację i naprawę sprzętu.

Podaj następujące informacje, a będziemy mogli zaoferować lepsze usługi.

W celu ułatwienia komunikacji i prawidłowego zamówienia prosimy o przesłanie schematu jednokreskowego Twój system fotowoltaiczny.
